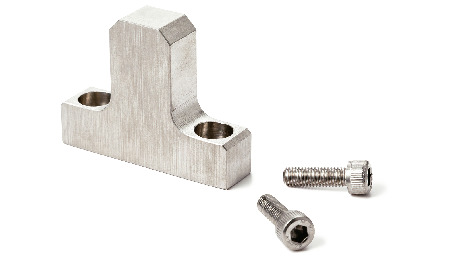

直线导轨用止动块 - 底座固定 - 不锈钢制

Stoppers for Linear Guides, Base Mounting, Stainless Steel

NLSCS

形状図

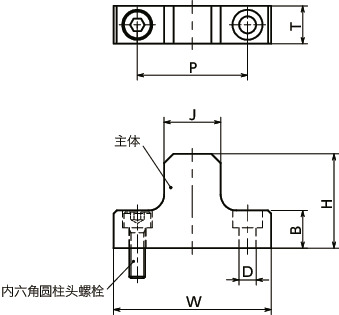

NLSCS直线导轨用止动块 - 底座固定 - 不锈钢制寸法図

*: 请根据安装面到平台顶部的距离确认H尺寸、并进行选择。

尺寸・CAD

选择

H
所有
30
38
43
45
40
51
57
63
J
所有
18
20
24

单位 : mm

型号 W H B J P T D 内六角圆柱头螺栓 质量
(g)
CAD下载 请求报价
NLSCS-01 50 30 12 18 35 12 5.5 M5×16 86.7 CAD 请求报价
NLSCS-02 50 38 12 18 35 12 5.5 M5×16 98.7 CAD 请求报价
NLSCS-03 50 43 12 18 35 12 5.5 M5×16 108.5 CAD 请求报价
NLSCS-04 50 45 12 20 35 12 5.5 M5×16 118 CAD 请求报价
NLSCS-05 50 40 16 20 35 16 6.6 M6×20 158.2 CAD 请求报价
NLSCS-06 50 51 16 20 35 16 6.6 M6×20 186.4 CAD 请求报价
NLSCS-07 65 57 16 24 45 16 9 M8×20 250.4 CAD 请求报价
NLSCS-08 65 63 16 24 45 16 9 M8×20 270.5 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

NLSCS
主体 SUS304
内六角圆柱头螺栓 SUSXM7

特点

  • 直线导轨用止动块。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓。

用途

滑台的防脱落及防掉落
紧急停止时的挡块

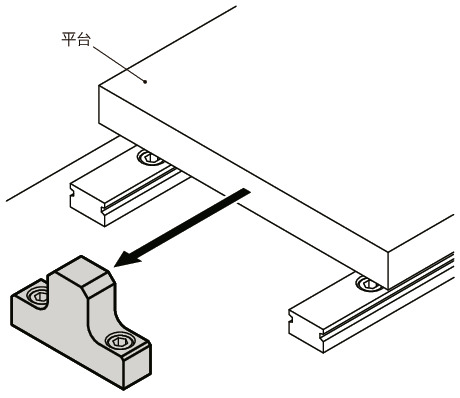

使用例

NLSCS直线导轨用止动块 - 底座固定 - 不锈钢制
