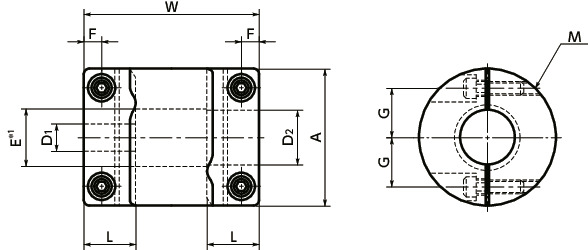

形状図
＊1： E＝D2＋0.5（D2＜5）
E＝D2＋1（D2≥5）
尺寸・CAD
单位 : mm
| 型号 | A | L | W | F | G | M | 螺丝紧固扭矩 （N・m） |
标准轴孔径 D1-D2 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT-15C | 15 | 6.5 | 23 | 2.15 | 5 | M1.6 | 0.25 | CAD | 请求报价 | |
| XGT-19C | 19 | 7.7 | 26 | 2.65 | 6.5 | M2 | 0.5 | CAD | 请求报价 | |
| XGT-25C | 25 | 9.5 | 32 | 3.25 | 9 | M2.5 | 1 | CAD | 请求报价 | |
| XGT-30C | 30 | 11 | 36 | 4 | 11 | M3 | 1.5 | CAD | 请求报价 | |
| XGT-34C | 34 | 12 | 38 | 4 | 12.25 | M3 | 1.5 | CAD | 请求报价 | |
| XGT-39C | 39 | 15.5 | 48 | 4.5 | 14.5 | M4 | 2.5 | CAD | 请求报价 | |
| XGT-44C | 44 | 15 | 48 | 4.75 | 16 | M4 | 2.5 | CAD | 请求报价 | |
| XGT-56C | 56 | 19.5 | 60 | 5.5 | 20 | M5 | 7 | CAD | 请求报价 |
| 型号 | 最大轴孔径 （mm） |
键槽追加工最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
容许 轴向偏差 (mm) |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| XGT-15C | 6 | - | 1.1 | 42000 | 2.7×10-7 | 43 | 0.15 | 1.5 | ±0.2 | 8 |
| XGT-19C | 8 | 6 | 2.1 | 33000 | 8.4×10-7 | 88 | 0.15 | 1.5 | ±0.2 | 14 |
| XGT-25C | 12 | 9 | 4 | 25000 | 3.0×10-6 | 140 | 0.15 | 1.5 | ±0.2 | 28 |
| XGT-30C | 15 | 11 | 6.3 | 21000 | 6.9×10-6 | 220 | 0.2 | 1.5 | ±0.3 | 45 |
| XGT-34C | 16 | 12 | 8 | 18000 | 1.3×10-5 | 390 | 0.2 | 1.5 | ±0.3 | 65 |
| XGT-39C | 20 | 15 | 13.5 | 16000 | 2.7×10-5 | 520 | 0.2 | 1.5 | ±0.3 | 98 |
| XGT-44C | 22 | 17 | 18 | 14000 | 4.2×10-5 | 640 | 0.2 | 1.5 | ±0.3 | 136 |
| XGT-56C | 28 | 22 | 35 | 11000 | 1.4×10-4 | 1500 | 0.2 | 1.5 | ±0.3 | 276 |
＊1： 无需根据负荷变化修正额定扭矩。但环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩。
XGT的可使用温度为-20℃ - 80℃。
根据轴孔径尺寸的不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。⇒可传递摩擦力矩
＊2： 最大轴孔径时的值。| 型号 | 标准轴孔径 D1-D2 | ||||
|---|---|---|---|---|---|
| XGT-15C | 3-5 | 3-6 | 4-4 | 4-5 | 4-6 |
| 4.5-5 | 5-5 | 5-6 | 6-6 | ||
| XGT-19C | 4-5 | 4-8 | 5-5 | 5-6 | 5-7 |
| 5-8 | 6-6 | 6-6.35 | 6-7 | 6-8 | |
| 6.35-8 | 8-8 | ||||
| XGT-25C | 5-6 | 5-8 | 6-6 | 6-8 | 6-10 |
| 6-11 | 6-12 | 6.35-8 | 6.35-10 | 8-8 | |
| 8-10 | 8-11 | 8-12 | 10-10 | 10-12 | |
| 12-12 | |||||
| XGT-30C | 8-8 | 8-10 | 8-11 | 8-12 | 8-14 |
| 8-15 | 10-10 | 10-11 | 10-12 | 10-14 | |
| 10-15 | 11-12 | 12-12 | 12-14 | 12-15 | |
| 14-14 | 14-15 | 15-15 | |||
| XGT-34C | 8-8 | 8-10 | 8-11 | 8-12 | 8-14 |
| 8-15 | 10-10 | 10-11 | 10-12 | 10-14 | |
| 10-15 | 11-11 | 11-12 | 12-12 | 12-14 | |
| 12-15 | 14-14 | 14-15 | 15-15 | 16-16 | |
| XGT-39C | 10-10 | 10-12 | 10-14 | 10-15 | 10-16 |
| 12-12 | 12-14 | 12-15 | 12-16 | 12-19 | |
| 12-20 | 14-14 | 14-15 | 14-16 | 15-15 | |
| 15-16 | 15-19 | 16-16 | 17-17 | 20-20 | |
| XGT-44C | 12-12 | 12-14 | 12-16 | 12-19 | 14-14 |
| 14-15 | 14-16 | 14-19 | 15-15 | 15-16 | |
| 15-19 | 15-20 | 16-16 | 16-19 | 17-17 | |
| 19-20 | 20-20 | ||||
| XGT-56C | 15-15 | 15-19 | 15-20 | 15-25 | 19-20 |
| 19-24 | 20-20 | 20-25 | 24-25 | 25-25 | |
●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
可传递摩擦力矩
如下表所示，夹紧型XGT-CXGT-CSXGS-CXGS-CSXGL-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。单位 : N・m
| 外径 | 轴孔径 (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 10 | 11 | 12 | 12.7 | 14 | 15 | 16 | 17 | 19 | 20 | |
| 15 | 1 | 1.3 | 1.5 | 1.7 | 1.9 | |||||||||||||
| 19 | 2.2 | 2.7 | 3.1 | 3.3 | 3.8 | |||||||||||||
| 25 | 4.3 | 5 | 5.5 | 6.8 | ||||||||||||||
| 27 | 3.8 | 5 | 6.8 | |||||||||||||||
| 30 | 7.5 | 10 | 12 | |||||||||||||||
| 34 | 8.3 | 10 | 10 | 12 | 13 | |||||||||||||
| 39 | 13 | 15 | 17 | 17 | 18 | 18 | 23 | 25 | ||||||||||
| 44 | 16 | 19 | 20 | 21 | 23 | 25 | 27 | |||||||||||
| 56 | 45 | 50 | 61 | |||||||||||||||
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XGT-CXGT-CSXGS-CXGS-CSXGL-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

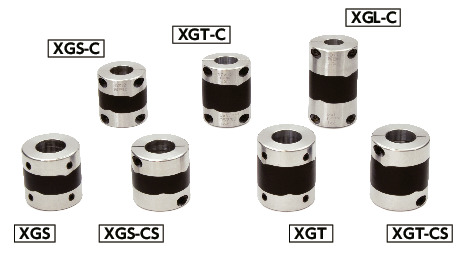

构造
定位螺丝固定型
XGT标准型XGTXGS短巧型XGS
单侧夹紧型
XGT-CS标准型XGT-CSXGS-CS短巧型XGS-CS
双侧夹紧型

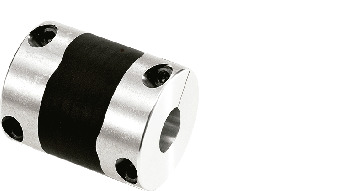

XGT-C标准型XGT-CXGL-C加长型XGL-C
XGS-C短巧型XGS-C
XGT-C XGL-C XGS-C为分离型
可轻松进行安装、拆卸。

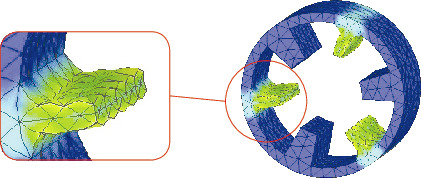

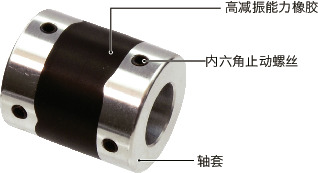

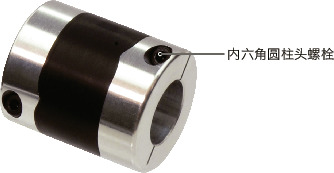

内部构造
材质、表面处理
| XGT/XGL/XGS | |
|---|---|
| 轴套 | A2017 |
| 高减振能力橡胶 | HNBR |
| 内六角圆柱头螺栓/内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
特点
- 适用马达
| XGT/XGL/XGS | |
|---|---|
| 伺服马达 | ◎ |
| 步进马达 | ◎ |
| 通用马达 | ● |
- 特性
| XGT/XGL/XGS | |
|---|---|
| 零背隙 | ◎ |
| 适用于伺服马达的高增益 | ◎ |
| 高扭矩 | ◎ |
| 高扭转刚性 | ○ |
| 容许误差调整 | ○ |
| 减振性 | ◎ |
| 可使用温度 | -20℃～80℃ |
用途
引动器/表面封装机/精密XY轴滑台/分度台选型

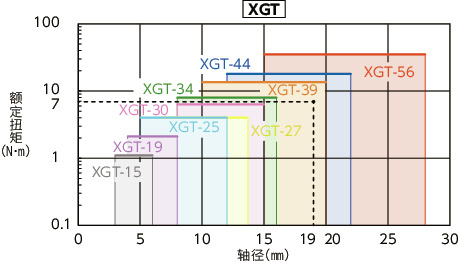

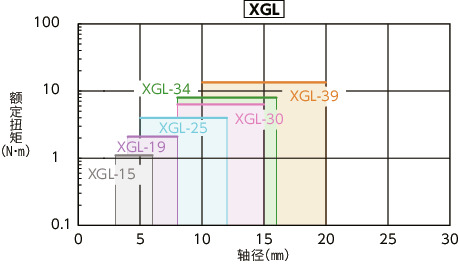

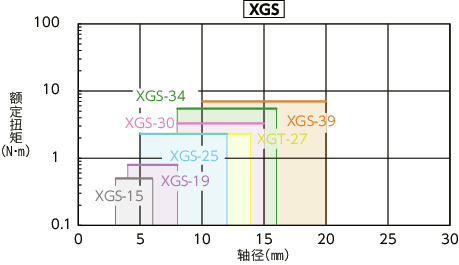

根据轴径、额定扭矩选型
轴径和额定扭矩交差区域为选型规格。
选型示例
选型条件为轴径φ19、负荷扭矩7N・m时，选型规格为XGT-39C。根据伺服马达的额定输出选型
| 额定输出 （W） |
伺服马达规格＊1 | 选型规格 | ||||
|---|---|---|---|---|---|---|
| 马达轴径 （mm） |
额定扭矩 （N・m） |
瞬时最大扭矩 （N・m） |
XGT | XGL | XGS | |
| 10 | 5-6 | 0.032 | 0.096 | 15C | 15C | 15C |
| 20 | 5-6 | 0.064 | 0.19 | 15C | 15C | 15C |
| 30 | 5-7 | 0.096 | 0.29 | 19C | 19C | 19C |
| 50 | 6-8 | 0.16 | 0.48 | 19C | 19C | 19C |
| 100 | 8 | 0.32 | 0.95 | 19C | 19C | 25C |
| 200 | 9-14 | 0.64 | 1.9 | 27C | 30C | 27C |
| 400 | 14 | 1.3 | 3.8 | 27C | 30C | 34C |
| 750 | 16-19 | 2.4 | 7.2 | 39C | 39C | - |
＊1： 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。
高减振能力橡胶（HNBR）的物性、耐药品性
| 影响 | |
|---|---|
| 耐老化性 | ◎ |
| 耐候性 | ◎ |
| 耐臭氧性 | ◎ |
| 汽油、柴油 | ○-◎ |
| 苯、甲苯 | △-○ |
| 酒精 | ◎ |
| 乙醚 | ×-△ |
| 酮（MEK） | × |
| 醋酸乙酯 | ×-△ |
| 水 | ◎ |
| 有机酸 | ◎ |
| 高浓度无机酸 | ○ |
| 低浓度无机酸 | ◎ |
| 强碱 | ◎ |
| 弱碱 | ◎ |

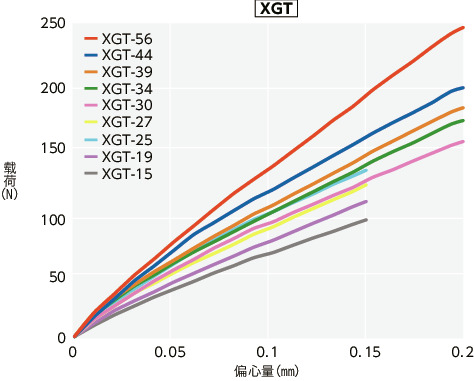

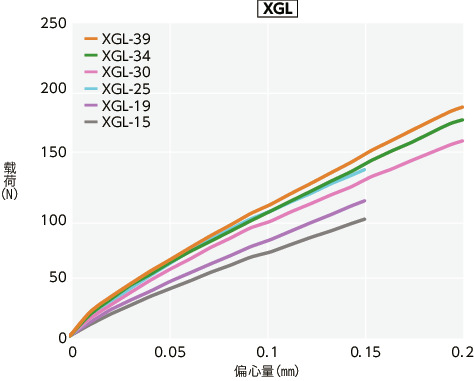

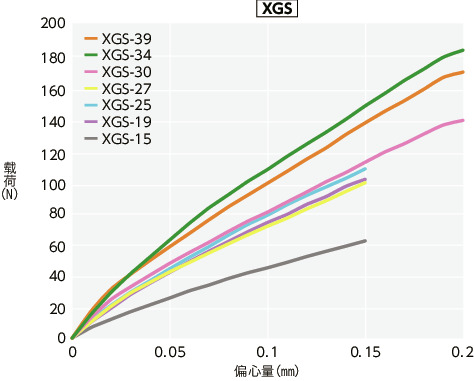

偏心反作用力

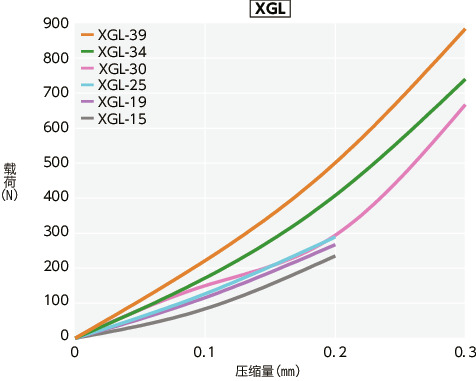

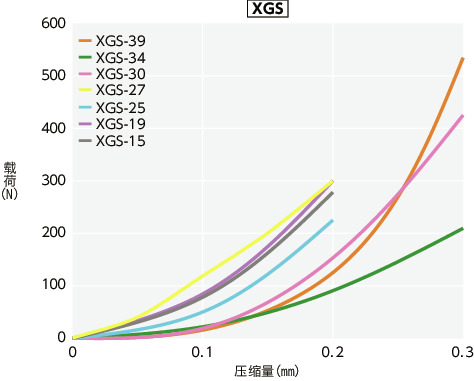

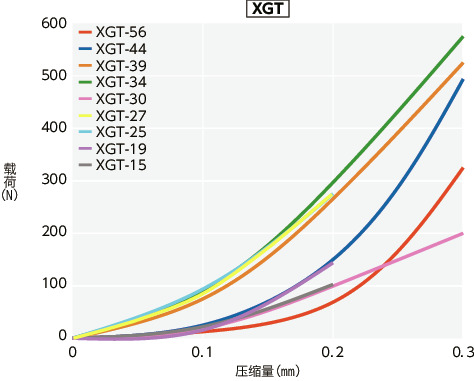

轴向反作用力

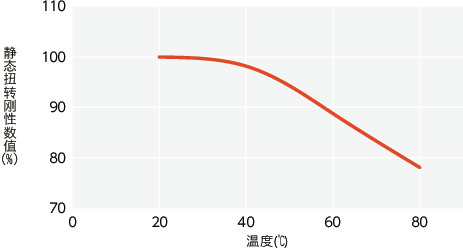

温度引起的静态扭转刚性数值的变化
以在20℃时的静态扭转刚性数值为100％时的值。使用温度范围内的静态扭转刚性变化情况如图表所示。
使用时，请注意响应性的下降。
