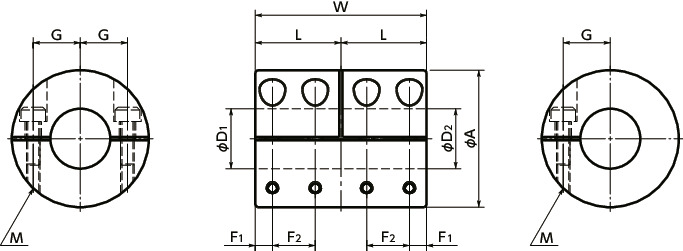

形状図
尺寸・CAD
单位 : mm
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
质量 （g）＊2 |
|---|---|---|---|---|---|
| MLRS-16V | 6 | 0.3 | 39000 | 9.1×10-7 | 25 |
| MLRS-20V | 8 | 0.5 | 31000 | 2.6×10-6 | 45 |
| MLRS-25V | 12 | 1 | 25000 | 9.3×10-6 | 100 |
| MLRS-32V | 15 | 2 | 19000 | 2.8×10-5 | 180 |
＊1： 无需根据负荷变化修正额定扭矩。详情请参考选型步骤。
＊2： 最大轴孔径时的值。
●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整
●也可制作标准轴孔径以外的特殊产品。请垂询客户中心。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
材质、表面处理
| MLRS-V | |
|---|---|
| 主体 | SUS303 |
| 内六角圆柱头螺栓 | SUSXM7 |

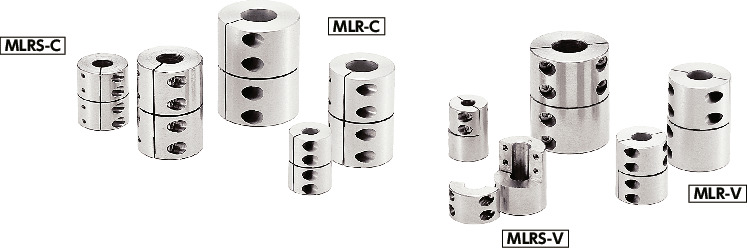

特点
- 适用马达
| MLR | MLRS | |
|---|---|---|
| 伺服马达 | ◎ | ◎ |
| 步进马达 | ◎ | ◎ |
| 通用马达 | ● | ● |
- 特性
| MLR | MLRS | |
|---|---|---|
| 零背隙 | ◎ | ◎ |
| 高扭矩 | ○ | ○ |
| 高扭转刚性 | ◎ | ◎ |
| 耐腐蚀性（全不锈钢） | - | ◎ |
- 加长型刚性联轴器。
- 轴也可用作连接接头。
- 有铝合金制、不锈钢制2种类型。
- 有夹紧型和半分离型两种。
用途
洗净装置/搬运装置选型

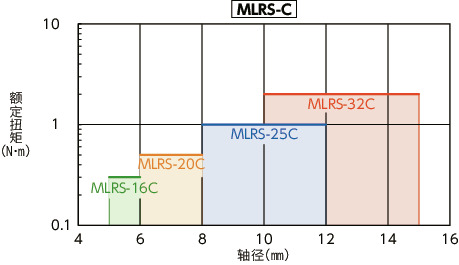

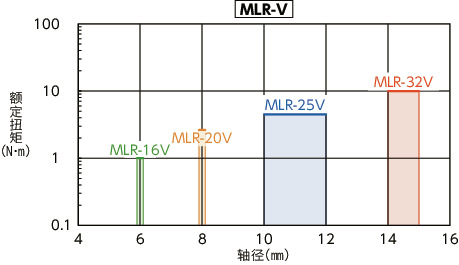

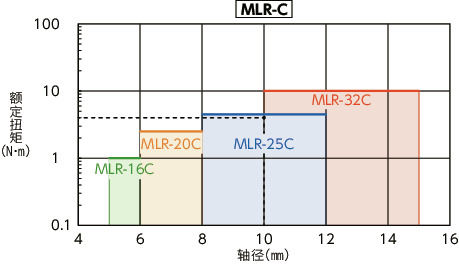

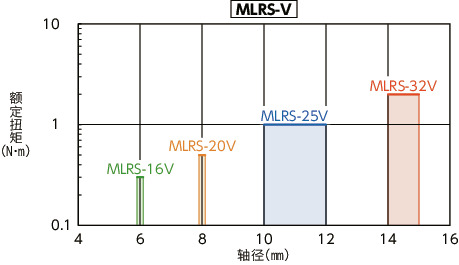

根据轴径、额定扭矩选型
轴径和额定扭矩交差区域为选型规格。
