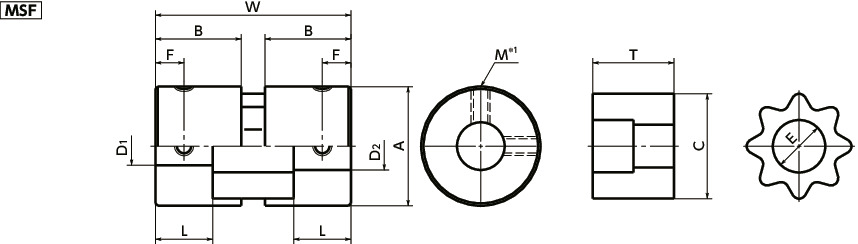

形状図
＊1： 轴孔径为φ4以下时，附带1个止动螺丝。
尺寸・CAD
单位 : mm
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最大扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|
| MSF-16 | 8 | 0.5 | 1 | 39000 | 9.0×10-7 | 4.4 | 0.2 | 2 | 22 |
| MSF-20 | 10 | 1 | 2 | 31000 | 2.7×10-6 | 9.5 | 0.2 | 2 | 42 |
| MSF-25 | 12 | 1.5 | 3 | 25000 | 8.1×10-6 | 20 | 0.2 | 2 | 81 |
| MSF-32 | 15 | 3 | 6 | 19000 | 2.5×10-5 | 52 | 0.2 | 2 | 150 |
＊1：无需根据负荷变化修正额定扭矩和最大扭矩。但环境温度高于30℃时，请依据下表的温度补正系数调整额定扭矩及最大扭矩。MSF的可使用温度为-20℃～60℃。详细请参考“联轴器选用原则”。
＊2： 最大轴孔径时的值。
| 型号 | 标准轴孔径（尺寸容许偏差H8） D1-D2 |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 10 | 12 | 14 | |
| MSF-16 | ● | ● | ● | ● | ● | ● | - | - | - |
| MSF-20 | - | - | ● | ● | ● | ● | ● | - | - |
| MSF-25 | - | - | - | ● | ● | ● | ● | ● | - |
| MSF-32 | - | - | - | - | - | ● | ● | ● | ● |
●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸公差为h6及h7。
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
材质、表面处理
| MSF-16-MSF-25 | MSF-32 | |
|---|---|---|
| 外壳 | ZDC2 阳离子电镀 |
SMF4040 蒸气处理 |
| 弹性间隔体 | 聚氨酯 | 聚氨酯 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
SCM435 四氧化三铁保护膜（黑） |

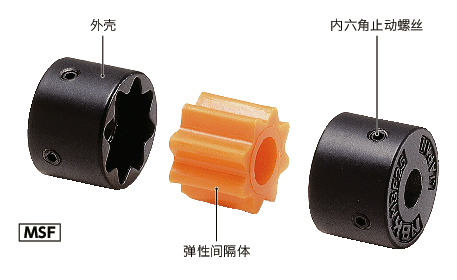

构造
定位螺丝固定型
特点
- 推荐适用马达
| MSF | |
|---|---|
| 伺服马达 | ● |
| 步进马达 | ● |
| 通用马达 | ◎ |
- 特性
| MSF | |
|---|---|
| 容许误差调整 | ○ |
| 减振 | ○ |
| 电绝缘性 | ◎ |
| 可使用温度 | -20℃～60℃ |
- 通过锯齿的咬合以传递扭矩。是一种结构简单的挠性联轴器。
- 优异的弹性效果。容许偏心和容许偏角大，也可吸收扭转振动。
用途
搅拌机/娱乐器材选型

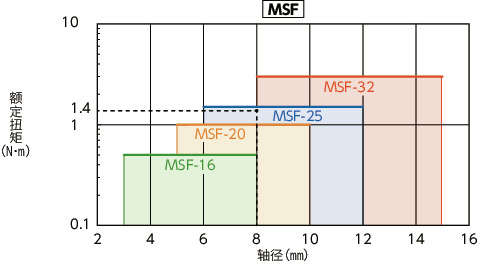

根据轴径、额定扭矩选型
轴径和额定扭矩交差区域为选型规格。
选型示例
选型条件为轴径φ8、负荷扭矩1.4N・m时，选型规格为MSF-25。环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
