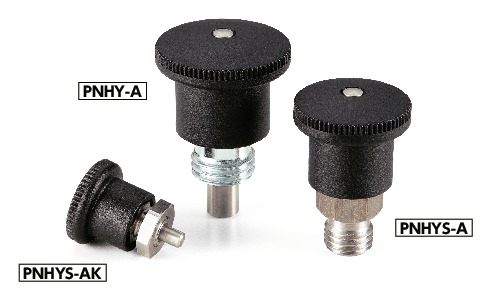

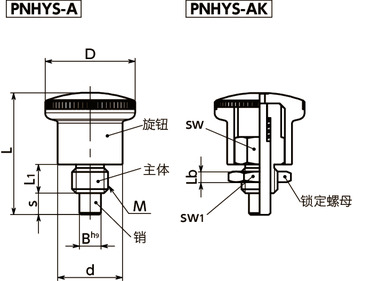

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M 螺纹公称直径 |
螺距 | 粗牙/细牙 | D | d | L | L1 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNHYS-7-7-M12-1.5-A | - | M12 | 1.5 | 细牙 | 28 | 20 | 40.5 | 10 | - | 14 | - | 7 | 7 | 10/23 | 42 | 3570 | CAD | 请求报价 |
材质、表面处理
| PNHYS-A | PNHYS-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 紧凑型分度柱塞。
- 性价比优良。
- 销径φ4-φ10，主体螺纹直径M8-M16，粗牙和细牙产品已实现标准化。产品规格丰富。
- 安装后不露出主体金属部分。
- 拉起旋钮后旋转30°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转30°。在内置弹簧力的作用下复位。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PNHYS-A | 无＊1 |
| PNHYS-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
