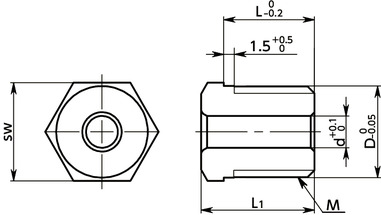

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | sw | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PIXBS-M12-1.5-6 | M12 | 1.5 | 12 | 10 | 13 | 13 | 6.2 | 8 | CAD | 请求报价 |
材质、表面处理
| PIXBS | |
|---|---|
| 主体 | SUS431 淬火 |

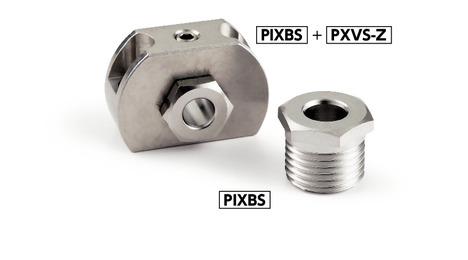

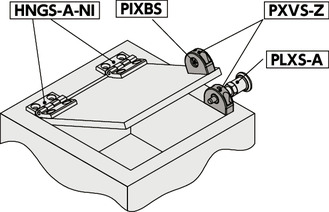

使用例
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | sw | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PIXBS-M12-1.5-6 | M12 | 1.5 | 12 | 10 | 13 | 13 | 6.2 | 8 | CAD | 请求报价 |
| PIXBS | |
|---|---|
| 主体 | SUS431 淬火 |
