形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | C | L1 | d | H1 | sw1 | sw2 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FPM-60-M24-198-H | 60 | M24 | 3 | 198 | 44 | - | 19 | - | 24 | 24 | 36 | 18000 | 839 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FPM | FPM-H | |
|---|---|---|
| 螺丝 | SUM22L 三价铬酸盐处理 |
SUM22L 三价铬酸盐处理 |
| 垫 | 玻璃纤维增强尼龙6 （亚光黑） |
玻璃纤维增强尼龙6 （亚光黑） |
| 锁定螺母 | S45C 三价铬酸盐处理 |
S45C 三价铬酸盐处理 |
特点

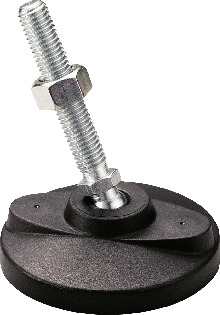

- 重载型调平调节器。
- 最适用于传送线等的调平。
- 垫最多可倾斜15°。适用于倾斜面。
- 螺纹直径M10至M24已实现标准化。
- 荷重更大的用途请使用超重载型FPM-HFPMS-H。
- 垫直径φ80以上的产品中，地脚螺栓用的隐藏孔和孔加工用的导孔各有2个。
- 可根据产品符号选择螺丝材质和载荷类型。
| 产品符号 | 螺丝材质 | 载荷类型 |
|---|---|---|
| FPM | 钢 | 重载型 |
| FPM-H | 钢 | 超重载型 |
| FPMS | 不锈钢 | 重载型 |
| FPMS-H | 不锈钢 | 超重载型 |
