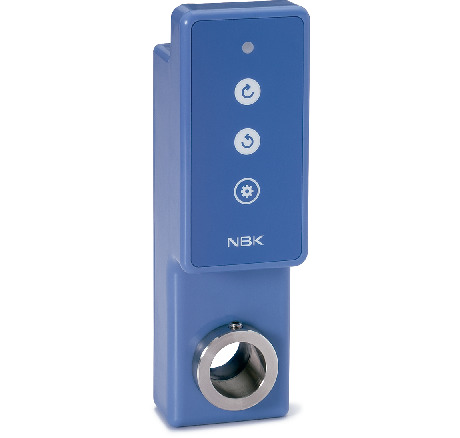

特点
- 将通过进给丝杠工作的定位机构自动化的单元。通过将进给丝杠的操作手轮替换为EPU-200，可将装置和机器的定位机构自动化。
- 通过使用专用信号收发器EPC-100（EPC-100）EPC-200-CC（EPC-200-CC），最多可一次性操作32台无线定位单元。可无线连接信号收发器。
- 对EPU-200进行设置和控制需要使用专用软件EPU-COM。专用软件免费提供。
- 内置控制器及天线。形状更薄，节省空间。
- IP65防尘、防水保护结构。
- 使用的是已取得NSF H1认证的食品机械用润滑脂。

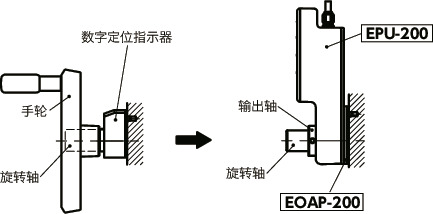

- 组合使用手轮和数字定位指示器时，通过使用辅助垫片EOAP-200（EOAP-200），无需追加工即可进行替换。与使用手轮和数字定位指示器相比，形状更薄。

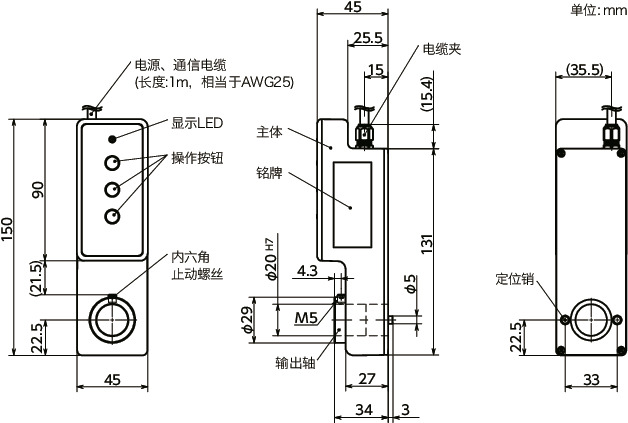

形状図
| 型号 | 质量 （g） |
CAD下载 |
|---|---|---|
| EPU-200-W5-R60 | 304 | - |
材质、表面处理
| EPU-200 | |
|---|---|
| 主体 | 尼龙6（蓝） |
| 输出轴 | SUS304 |
| 电缆夹 | 黄铜 镀镍 |
| 电源、通信电缆 | 耐油性PVC（亚光黑） |
安装

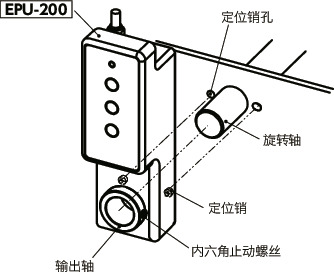

②请将旋转轴穿过单元输出轴，将定位销嵌入①中的加工孔，用附带的内六角止动螺丝固定。（推荐紧固扭矩：2.8N・m）

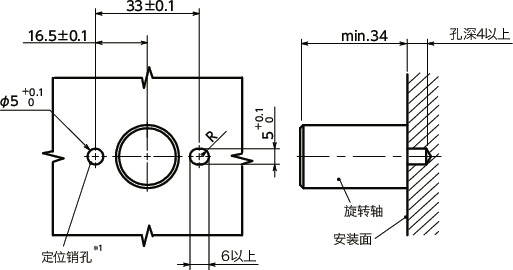

＊1： 2个定位销孔中，请将其中一方加工为图中所示的长孔。加工长孔存在困难时，请加工φ6以上的圆孔。
性能
| 电源电压 | DC24V ± 10% | |
| 消耗电流 | 待机 | 40mA |
| 额定 | 0.6A | |
| 最大 | 1A | |
| 额定输出 | 5W | |
| 额定转速 | 60 ± 10rpm | |
| 额定扭矩 | 0.8N・m | |
| 可连续使用时间 | 1分钟以下＊1 | |
| 输出轴的 容许载荷 |
径向载荷 | 19.6N＊2 |
| 轴向载荷 | 19.6N＊2 | |
| 停止精度 | ±5° | |
| 输入 | 无线通信 | 2.4GHz频段无线通信 |
| 有线通信 | RS-485（2线式） | |
| 无线最远传输距离 （参考值） |
室内 | 60m |
| 室外 | 1200m | |
| IP保护等级 | IP65 | |
| 使用环境 | 温度 | -5℃ ～ 55℃（不冻结） |
| 湿度 | 20%RH ～ 85%RH（不结露） | |
＊1： 连续使用后请设置10分钟左右的冷却时间。
＊2： 输出轴的容许载荷
相关产品
备有可根据旋转轴变更输出轴轴孔径的专用轴环EOCL-200。EOCL-200
