设计人员用铰链解说

➡“设计人员用机械要素零件解说”参见一览

何为铰链?

支撑门、盖等,使其可开闭的机械要素零件。也叫合叶。
在固定和开闭门、盖这些基本功能之外,NBK还为铰链附加了下面的特点,并将这些独特的铰链标准化。



种类和特点

金属铰链

主体具有一定厚度,耐久性更强的全金属制铰链。
具有厚重感的设计。适用于重载用途。

种类和特点

金属铰链

主体具有一定厚度,耐久性更强的全金属制铰链。
具有厚重感的设计。适用于重载用途。

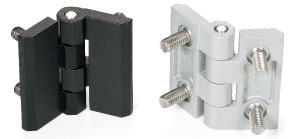

HNG-C
外螺纹型。
锌压铸件制。

HNGS-C-NI
外螺纹型。
不锈钢铸件(相当于SUS304)制,耐腐蚀性优良。


HNG-A
锌压铸件制。

HNGS-A-NI
不锈钢铸件(相当于SUS304)制,耐腐蚀性优良。

HNGS-A-A4
不锈钢铸件(相当于SUS316)制。
具有比HNGS-A-NI(相当于SUS304)更加出色的耐腐蚀性、耐热性。

HNGA-A
轻质铝合金制。

节距可调铰链


HNZ
可在±的范围内对安装孔位置进行上下左右调整。
带罩盖。外观时尚。


HND
通过主体与可调衬套上加工的1mm间距的锯齿组合,安装孔位置可在垂直方向或水平方向调节±2mm。


HNP
适用于铝型材的金属制铰链。
通过主体背面的定位导向,可设定铝型材之间的距离。
可通过变更定位导向的方向,安装在槽宽8mm及10mm的铝型材上。

套芯铰链

HNJ-A
耐久性更强的全金属制。
备有左开用和右开用*2种。

HNJS-A
不锈钢(SUS304)制,耐腐蚀性优良。
备有左开用和右开用*2种。


*1: 何为左开用、右开用?
左开用・・・向左边打开的门用铰链。
右开用・・・向右边打开的门用铰链。

套芯铰链

HNJ-A
耐久性更强的全金属制。
备有左开用和右开用*2种。

HNJS-A
不锈钢(SUS304)制,耐腐蚀性优良。
备有左开用和右开用*2种。

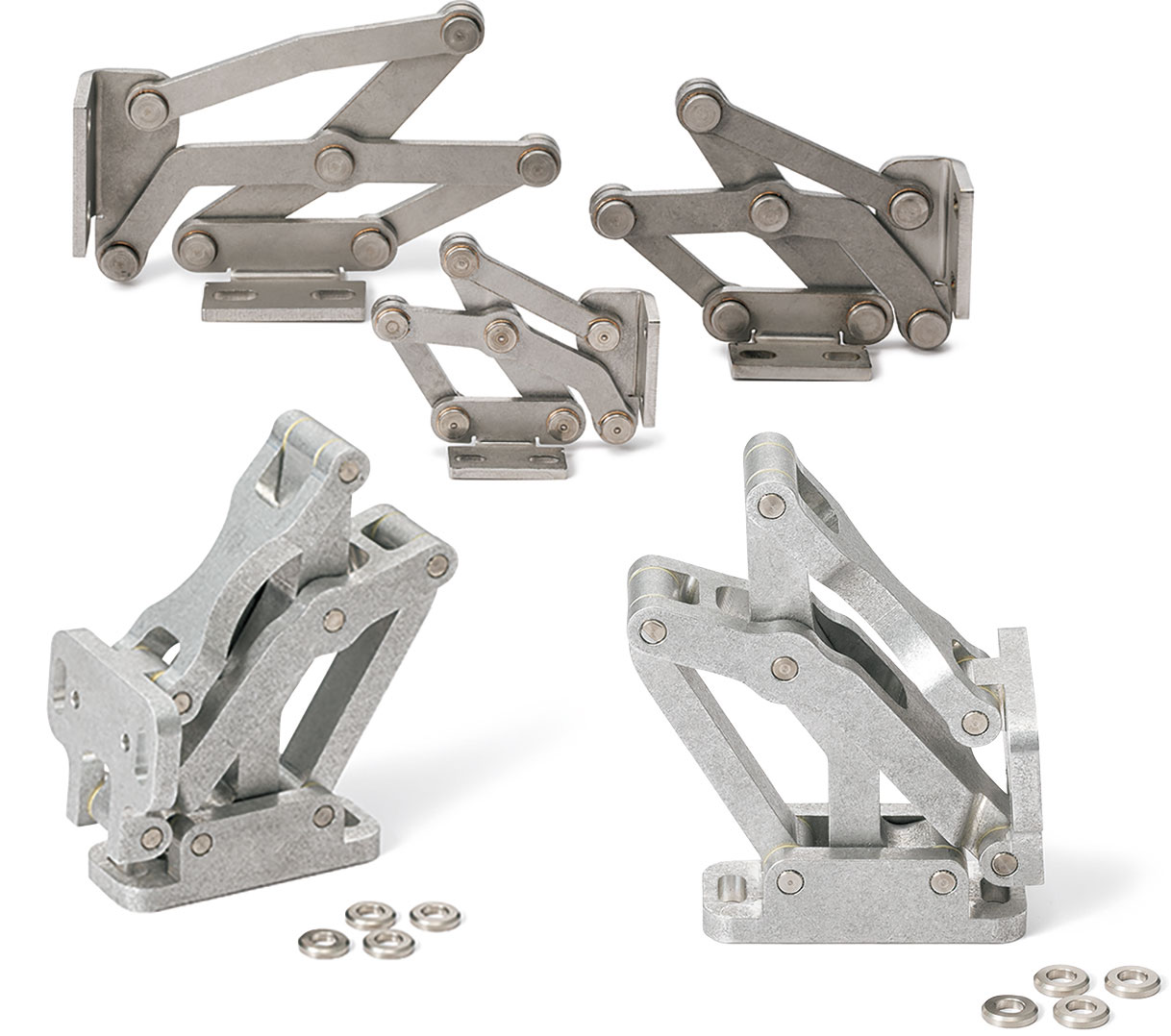

大型滑动铰链

安装在门内侧的大型滑动铰链。
适用于公共汽车行李厢及大型门等用途。

ogata-hinge

HNMVA  铝制 90°开度
HNMMA  铝制 120°开度
HNMHA  铝制 180°开度

HNNVS  不锈钢制 90°开度
HNNMS  不锈钢制 120°开度
HNNHS  不锈钢制 180°开度

使用例

安全开关、监视用途

安全开关铰链

此种铰链可用于装置、安全栅栏等的门和盖板的安全开关和监视。
内置开关电路,打开门(铰链旋转)时,开关的接点就会启动。
铰链为内螺纹型,从门的背面安装可以防止破坏。

HNSW:锌压铸件
HNSWS:不锈钢铸件


与安全开关铰链形状相同的无开关功能的铰链。
安装安全开关铰链的门上安装多个铰链时,可以作为第2个以后的铰链使用。
也可以单独使用。

HNSW-N:锌压铸件
HNSWS-N:不锈钢铸件


从门的正面安装安全开关铰链时使用的辅助垫片。
可通过主体上的长孔将其安装到铝型材等上。

HNER:铰链用辅助垫片-锌压铸件
HNCR:铰链用辅助垫片-钢制


安装示例
