Nabeya Bi-tech

  • 导轨钳制器

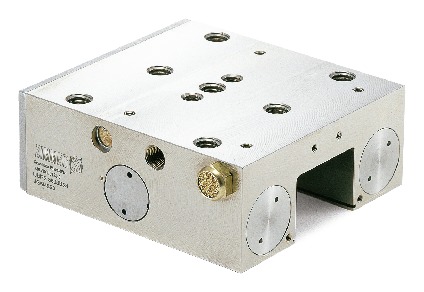

UBPS-3501-ES1-A

导轨库浪霸 - 气压型 - 常闭型 - 带制动机构

Clamping Elements for Linear Guideways

  • 带制动机构
  • 常闭
  • 气压型

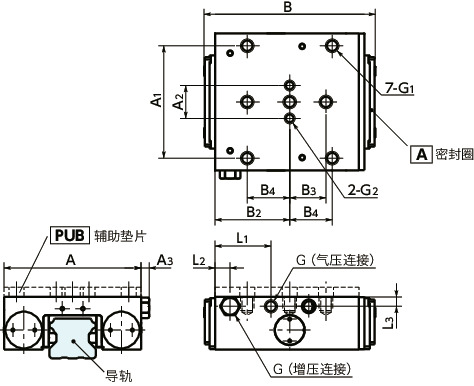

形状図

UBPS导轨库浪霸 - 气压型 - 常闭型 - 带制动机构寸法図

夹紧部的形状因型号而异。各型号的形状请确认CAD数据。

单位 : mm

型号 A A1 A2 A3 B*2 B2 B3 B4 G G1 L1 L2 L3 G2 保持力(N)
标准/增压连接*1
密封圈 质量
(kg)
CAD下载 请求报价
UBPS-3501-ES1-A 100 82 24 6 126.2 54.5 26 31 G1/8 M10/10 40.8 11 8 M8/10 2800/3800 2.39 CAD 请求报价

*1: 增压连接的保持力是压力为0.6MPa时的值。
*2: 所记载的为带密封圈的尺寸。无密封圈的尺寸请确认CAD数据。

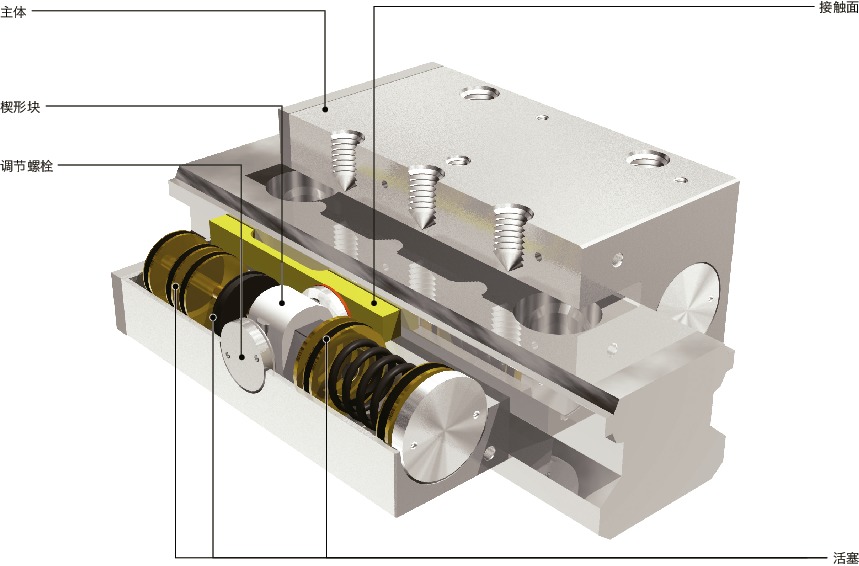

构造

UBPS_C导轨库浪霸 - 气压型 - 常闭型 - 带制动机构


特点

  • 带制动机构。
    可作为紧急情况下的制动器使用。请与关闭系统时停止供给空气压力的控制装置配套使用。
  • 最适合使用线性马达的用途以及防止Z轴(垂直轴)滑台下落。
  • 作为制动器使用时,请参阅下述各页计算停止距离。
    ⇒停止距离的计算
  • 也可用于固定滑台、定位及防止振动。
  • 为常闭(Normally Closed)型。
    供给气压时:解除夹紧。
    排出气压时:借助弹簧的作用力夹紧线性导轨。

增压连接

“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力,从而增大保持力的连接方法。

UBPS增压连接

增压连接的连接方法

  1. 拆除空气滤清器。
  2. 装上管接头、软管和电磁阀。
  3. 开始供气。
  4. 启动电磁阀,确认库浪霸的开闭状况。

UBPS_C导轨库浪霸 - 气压型 - 常闭型 - 带制动机构


使用注意事项

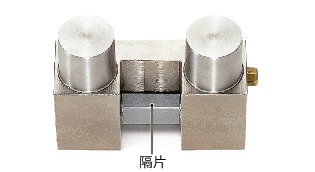

UBPS在出厂时在接触面间夹有垫块。除了安装时,请勿取出该垫块。如果在取出垫块的状态下长期放置,可能会引起UBPS无法运作。

UBPS_C导轨库浪霸 - 气压型 - 常闭型 - 带制动机构

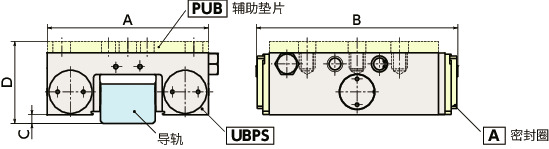

安装图

UBPS导轨库浪霸 - 气压型 - 常闭型 - 带制动机构


相关产品

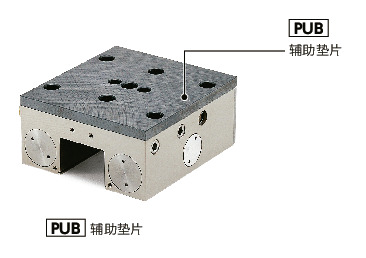

为使UBPS的高度与线轨滑座的高度一致,可搭配辅助垫片PUB
PUB

UBPS_C导轨库浪霸 - 气压型 - 常闭型 - 带制动机构
