形状図
| 型号 | 可传递摩擦力矩 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最大扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
最大容许偏心 （mm）＊3 |
容许偏角 （°） |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| MOM-70K-24-25 | - | 35 | 176 | 352 | 2000 | 9.3×10-4 | 46000 | 1.4 | 2 | 1200 |
＊1：无需根据负荷变化修正额定扭矩和最大扭矩。
＊2： 最大轴孔径时的值。
＊3： 容许偏心量会因负荷扭矩与转速而变化。
材质、表面处理
| MOM-K | |
|---|---|
| 轴套 | S45C 四氧化三铁保护膜（黑） |
| 间隔体 | FCD400 四氧化三铁保护膜（黑） |
| 销 | 聚缩醛 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
| 润滑脂 | 锂皂润滑脂 NIPPECO DXL-No.1 NIPPECO LTD.制 |
特点
- 适用马达
| MOM | |
|---|---|
| 伺服马达 | ● |
| 步进马达 | ● |
| 通用马达 | ◎ |
- 特性
| MOM | |
|---|---|
| 高扭矩 | ◎ |
| 高扭转刚性 | ◎ |
| 容许误差调整 | ○ |
- 十字滑块型挠性联轴器。
- 间隔体采用FCD400型。最适用于低速、高扭矩规格。
- 在轴套与间隔体之间涂抹高性能润滑脂，防止烧结。
- 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。
- 设在间隔体上的凸起部（树脂销）允许有偏角存在。
- 润滑脂孔中积留的润滑脂在运行过程中缓缓渗出，以长期维持润滑性能。
用途
搅拌机/泵/小型动力冲压机/粉碎机使用注意事项
为了防止轴套与隔片烧结，请定期涂抹润滑脂。选型
根据轴径、额定扭矩选型
轴径和额定扭矩交差区域为选型规格。
选型示例
选型条件为轴径φ6、负荷扭矩4N・m时，选型规格为MOM-17。轴孔部详图
单位 : mm
| 标准轴孔径 D |
键槽 | 键 | |||
|---|---|---|---|---|---|
| b | t | 公称尺寸 b×h |
|||
| 基准 尺寸 |
容许偏差 （JS9） |
基准 尺寸 |
容许偏差 | ||
| 6、6.35 | 2 | ±0.0125 | 1.0 | 0～+0.1 | 2×2 |
| 8 | 3 | ±0.0125 | 1.4 | 0～+0.1 | 3×3 |
| 10、12 | 4 | ±0.0150 | 1.8 | 0～+0.1 | 4×4 |
| 14、15、16 | 5 | ±0.0150 | 2.3 | 0～+0.1 | 5×5 |
| 18、20、22 | 6 | ±0.0150 | 2.8 | 0～+0.1 | 6×6 |
| 24、25、28、30 | 8 | ±0.0180 | 3.3 | 0～+0.2 | 8×7 |
| 35 | 10 | ±0.0180 | 3.3 | 0～+0.2 | 10×8 |
节选自JIS B 1301
常用扭矩的比较

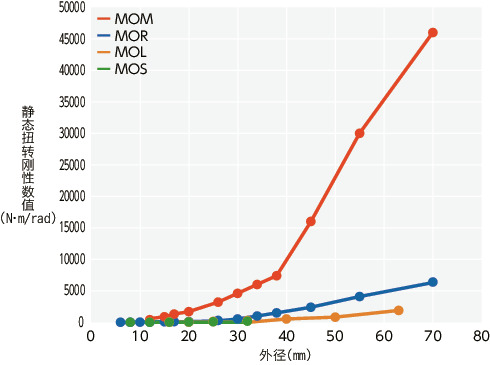

静态扭转刚性数值的比较
温度引起的静态扭转刚性数值的变化
以在20℃时的静态扭转刚性数值为100％时的值。MOM的静态扭转刚性数值很少因温度而产生变化，响应性变化极少。在高温下使用时，请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。
容许偏心
MOM的容许偏心量会因负荷扭矩与转速而变化。
- 例
负荷扭矩为25N・m、转速为1000min-1时，MOM-55的容许偏心为0.5mm。
