尺寸・CAD
选择

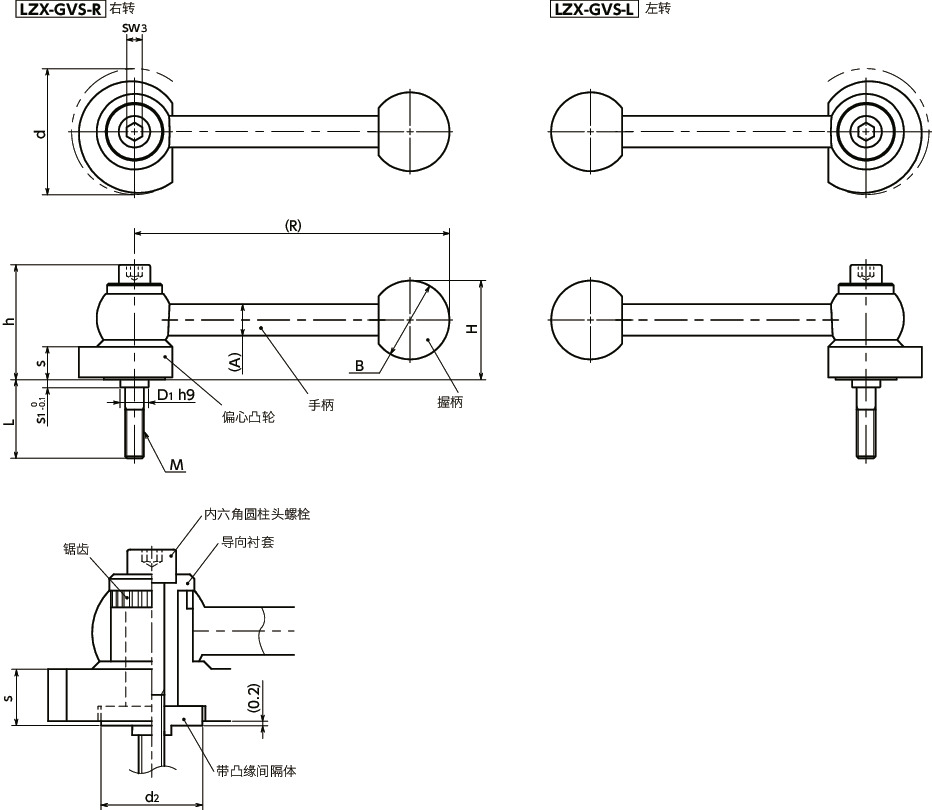

单位 : mm
型号 | d | M(粗牙) 螺纹公称直径 |
螺距 | L | R | H | h | s | s1 | A | B | D1 | sw3 | d2 | 齿数 | 旋转方向 | 质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LZX-40-GVS-R-10 | 40 | M6 | 1 | 10 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 154 | CAD | 请求报价 |
LZX-40-GVS-R-15 | 40 | M6 | 1 | 15 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 155 | CAD | 请求报价 |
LZX-40-GVS-R-20 | 40 | M6 | 1 | 20 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 156 | CAD | 请求报价 |
LZX-40-GVS-R-25 | 40 | M6 | 1 | 25 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 157 | CAD | 请求报价 |
LZX-40-GVS-R-30 | 40 | M6 | 1 | 30 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 158 | CAD | 请求报价 |
LZX-40-GVS-R-40 | 40 | M6 | 1 | 40 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 159 | CAD | 请求报价 |
LZX-40-GVS-R-45 | 40 | M6 | 1 | 45 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 160 | CAD | 请求报价 |
LZX-40-GVS-R-50 | 40 | M6 | 1 | 50 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 161 | CAD | 请求报价 |
LZX-40-GVS-R-60 | 40 | M6 | 1 | 60 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 162 | CAD | 请求报价 |
LZX-40-GVS-R-65 | 40 | M6 | 1 | 65 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 164 | CAD | 请求报价 |
LZX-40-GVS-R-70 | 40 | M6 | 1 | 70 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 166 | CAD | 请求报价 |
LZX-40-GVS-R-80 | 40 | M6 | 1 | 80 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 168 | CAD | 请求报价 |
LZX-40-GVS-R-90 | 40 | M6 | 1 | 90 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 右转 | 170 | CAD | 请求报价 |
LZX-40-GVS-L-10 | 40 | M6 | 1 | 10 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 154 | CAD | 请求报价 |
LZX-40-GVS-L-15 | 40 | M6 | 1 | 15 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 155 | CAD | 请求报价 |
LZX-40-GVS-L-20 | 40 | M6 | 1 | 20 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 156 | CAD | 请求报价 |
LZX-40-GVS-L-25 | 40 | M6 | 1 | 25 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 157 | CAD | 请求报价 |
LZX-40-GVS-L-30 | 40 | M6 | 1 | 30 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 158 | CAD | 请求报价 |
LZX-40-GVS-L-40 | 40 | M6 | 1 | 40 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 159 | CAD | 请求报价 |
LZX-40-GVS-L-45 | 40 | M6 | 1 | 45 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 160 | CAD | 请求报价 |
LZX-40-GVS-L-50 | 40 | M6 | 1 | 50 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 161 | CAD | 请求报价 |
LZX-40-GVS-L-60 | 40 | M6 | 1 | 60 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 162 | CAD | 请求报价 |
LZX-40-GVS-L-65 | 40 | M6 | 1 | 65 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 164 | CAD | 请求报价 |
LZX-40-GVS-L-70 | 40 | M6 | 1 | 70 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 166 | CAD | 请求报价 |
LZX-40-GVS-L-80 | 40 | M6 | 1 | 80 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 168 | CAD | 请求报价 |
LZX-40-GVS-L-90 | 40 | M6 | 1 | 90 | 100 | 31 | 36 | 10 | 2.5 | 10 | 25 | 9 | 5 | 20 | 26 | 左转 | 170 | CAD | 请求报价 |
LZX-50-GVS-R-12 | 50 | M8 | 1.25 | 12 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 281 | CAD | 请求报价 |
LZX-50-GVS-R-22 | 50 | M8 | 1.25 | 22 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 285 | CAD | 请求报价 |
LZX-50-GVS-R-32 | 50 | M8 | 1.25 | 32 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 289 | CAD | 请求报价 |
LZX-50-GVS-R-42 | 50 | M8 | 1.25 | 42 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 292 | CAD | 请求报价 |
LZX-50-GVS-R-52 | 50 | M8 | 1.25 | 52 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 297 | CAD | 请求报价 |
LZX-50-GVS-R-62 | 50 | M8 | 1.25 | 62 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 300 | CAD | 请求报价 |
LZX-50-GVS-R-72 | 50 | M8 | 1.25 | 72 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 304 | CAD | 请求报价 |
LZX-50-GVS-R-82 | 50 | M8 | 1.25 | 82 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 308 | CAD | 请求报价 |
LZX-50-GVS-R-92 | 50 | M8 | 1.25 | 92 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 310 | CAD | 请求报价 |
LZX-50-GVS-R-102 | 50 | M8 | 1.25 | 102 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 313 | CAD | 请求报价 |
LZX-50-GVS-R-112 | 50 | M8 | 1.25 | 112 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 右转 | 317 | CAD | 请求报价 |
LZX-50-GVS-L-12 | 50 | M8 | 1.25 | 12 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 281 | CAD | 请求报价 |
LZX-50-GVS-L-22 | 50 | M8 | 1.25 | 22 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 285 | CAD | 请求报价 |
LZX-50-GVS-L-32 | 50 | M8 | 1.25 | 32 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 289 | CAD | 请求报价 |
LZX-50-GVS-L-42 | 50 | M8 | 1.25 | 42 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 292 | CAD | 请求报价 |
LZX-50-GVS-L-52 | 50 | M8 | 1.25 | 52 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 297 | CAD | 请求报价 |
LZX-50-GVS-L-62 | 50 | M8 | 1.25 | 62 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 300 | CAD | 请求报价 |
LZX-50-GVS-L-72 | 50 | M8 | 1.25 | 72 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 304 | CAD | 请求报价 |
LZX-50-GVS-L-82 | 50 | M8 | 1.25 | 82 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 308 | CAD | 请求报价 |
LZX-50-GVS-L-92 | 50 | M8 | 1.25 | 92 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 310 | CAD | 请求报价 |
LZX-50-GVS-L-102 | 50 | M8 | 1.25 | 102 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 313 | CAD | 请求报价 |
LZX-50-GVS-L-112 | 50 | M8 | 1.25 | 112 | 116 | 36 | 41 | 12 | 2.5 | 13 | 30 | 11 | 6 | 24 | 28 | 左转 | 317 | CAD | 请求报价 |
材质、表面处理
LZX-GVS | |
---|---|
偏心凸轮 | 钢 渗碳氮化 |
带凸缘间隔体 | 钢 渗碳氮化 |
导向衬套 | 钢 渗碳氮化 |
内六角圆柱头螺栓 (DIN 912) |
钢 |
内六角圆柱头螺栓强度等级 | 12.9 |
手柄 | 钢 四氧化三铁保护膜(黑) |
握柄 | 酚醛树脂(黑) |
特点
- 使用偏心凸轮的连接用手柄。横向紧固状态可无级调整。
- 可在任何位置强有力地夹紧工件。可实现快速、可靠的操作。
- 横向手柄型。适用于上部空间受限的情形。
- 从正面用内六角圆柱头螺栓安装到配合构件上。内六角圆柱头螺栓有丰富的螺纹长度。可以选择适合要安装的配合构件的长度。
- 带凸缘间隔体承受横向载荷,防止内六角螺栓损坏。
- 偏心凸轮已经过淬火处理。耐磨损性优良。
-

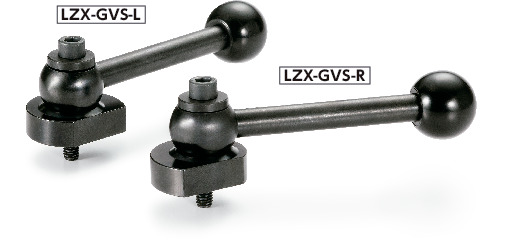

可根据产品符号选择旋转方向。
LZX-GVS-R----右转
LZX-GVS-L----左转
1分钟即可掌握!闩锁手柄和凸轮手柄的使用方法
使用注意事项
- 安装时,请根据配合构件的材质和所需的强度,确保足够的螺纹旋入深度。
- 请设计锪孔,使带凸缘间隔体的座面与配合构件的安装面接触。
构造
- 凸轮手柄由偏心凸轮、带凸缘间隔体、导向衬套、内六角螺栓、手柄构成。
- 用内六角圆柱头螺栓从正面进行安装。
- 紧固内六角螺栓后,带凸缘间隔体仍可确保偏心凸轮和安装面之间留有间隙,使偏心凸轮顺畅旋转。
- 偏心凸轮和手柄通过锯齿啮合,相对于偏心凸轮的手柄位置可在组装时进行设定。

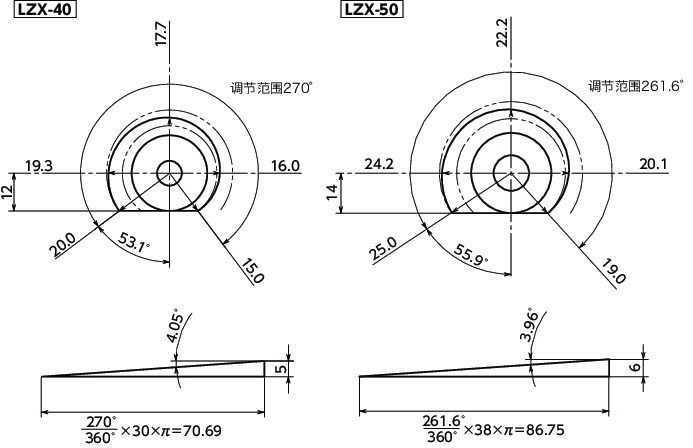

- 调节范围
单位 : mm
型号 | 角度 | 周长 | 紧固方向 |
---|---|---|---|
LZX-40 | 270° | 70.69 | 5 |
LZX-50 | 261.6° | 86.75 | 6 |
上图为右转LZX-GVS-R的图解。左转LZX-GVS-L的形状左右对称。
