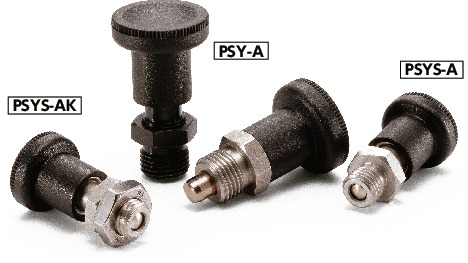

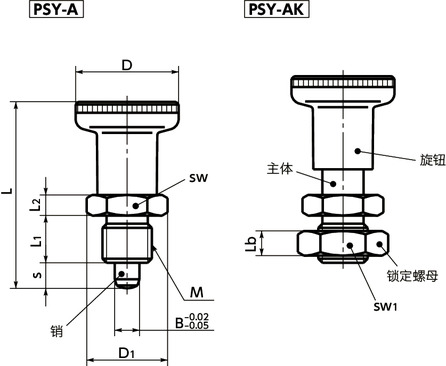

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
容许拉伸载荷（N） | 销的剪切载荷 （N） |

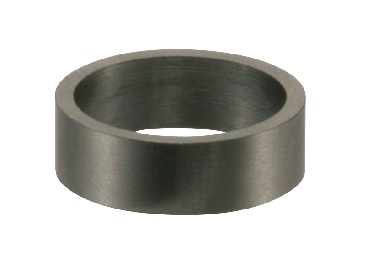

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSY-6-A | - | M12 | 1.5 | 25 | 19.6 | 45 | 10 | 5 | - | 17 | - | 6 | 6 | 7/18 | 35 | 400 | 2530 | PXCS-12-17-＊＊ | CAD | 请求报价 |
| PSY-8-A | - | M16 | 1.5 | 31 | 21.9 | 54 | 12 | 6 | - | 19 | - | 8 | 8 | 14/24 | 60 | 500 | 4500 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PSY-6-AK | ○ | M12 | 1.5 | 25 | 19.6 | 45 | 10 | 5 | 6 | 17 | 18 | 6 | 6 | 7/18 | 45 | 400 | 2530 | PXCS-12-17-＊＊ | CAD | 请求报价 |
| PSY-8-AK | ○ | M16 | 1.5 | 31 | 21.9 | 54 | 12 | 6 | 8 | 19 | 24 | 8 | 8 | 14/24 | 80 | 500 | 4500 | PXCS-16-19-＊＊ | CAD | 请求报价 |
材质、表面处理
| PSY-A | PSY-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SWPB | SWPB |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
特点
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 锁定机构内置于旋钮内。因此，全长与无锁定机构的PSX（PSX）相同。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PSY-A | 无＊1 |
| PSY-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）

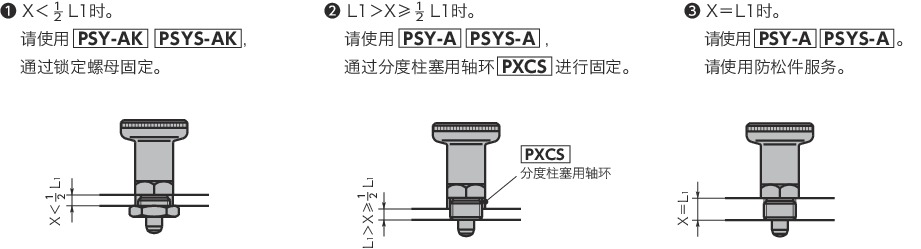

安装方法
为了稳定安装，请根据安装部的厚度X，按如下方法进行固定。
强度
| 型号 | 容许拉伸载荷（N） |
|---|---|
| PSY-6 | 400 |
| PSY-8 | 500 |
旋钮有可能脱落，因此旋钮的拉伸载荷请不要超过上表的数值。
