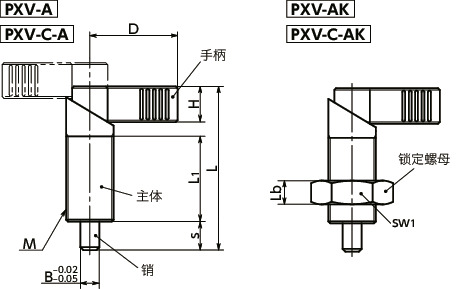

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M＊1 螺纹公称直径 |
螺距 | 粗牙/细牙 | D | L | L1 | Lb | sw1 | H | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXV-8-M16-A | - | M16 | 1.5 | 细牙 | 32 | 56 | 30 | - | - | 13 | 8 | 10 | 12/32 | 80 | 3050 | CAD | 请求报价 |
材质、表面处理
| PXV-A/PXV-C-A | PXV-AK/PXV-C-AK | |
|---|---|---|
| 手柄 | 烧结合金 | 烧结合金 |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | SUM22L 氮化处理 |
SUM22L 氮化处理 |
| 弹簧 | 相当于SWPB | 相当于SWPB |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
特点
- 转动手柄操作销插拔的分度柱塞。
- 将手柄旋转180°后可将销内置到主体中。
- 通过主体上加工的切口可锁定手柄。
- 所有销径的粗牙螺纹和细牙螺纹均已实现标准化。
- 销经过氮化处理。耐磨损性优良。
- 可根据产品符号选择螺距及锁定螺母的有无。

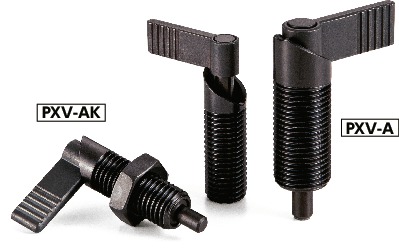

| 产品符号 | 螺距 | 锁定螺母 |
|---|---|---|
| PXV-A | 细牙 | 无＊1 |
| PXV-AK | 细牙 | 有 |
| PXV-C-A | 粗牙 | 无＊1 |
| PXV-C-AK | 粗牙 | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
