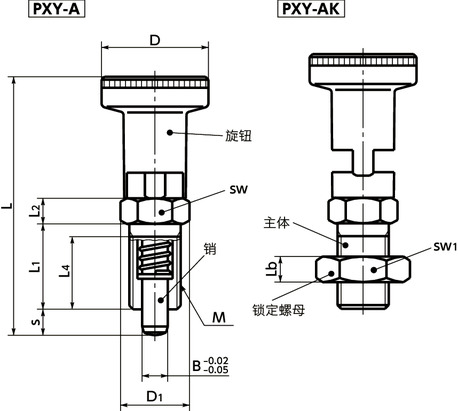

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | L4 min. |
Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXY-8-A | - | M16 | 1.5 | 31 | 21.9 | 75.5 | 26 | 8 | 23 | - | 19 | - | 8 | 7 | 11/30 | 79 | 4500 | PXCS-16-19-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXY-A | PXY-AK | PXYS-A | PXYS-AK | PXYS-S | PXYS-SK | |
|---|---|---|---|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） | 尼龙6（亚光黑） | 尼龙6（亚光黑） | SUS303 | SUS303 |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
SUS303 | SUS303 | SUS303 | SUS303 |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | SUS303 镀镍 |
SUS303 镀镍 |
SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SWPB | SWPB | SUS301 | SUS301 | SUS301 | SUS301 |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
SUS303 | SUS303 |
特点
- 拉起旋钮后旋转90°，可在销缩回的状态下锁定。
- 解除锁定时，略微拉起旋钮后旋转90°。在内置弹簧力的作用下复位。
- 销已经过淬火（钢制）或镀镍处理（不锈钢制）。耐磨损性优良。

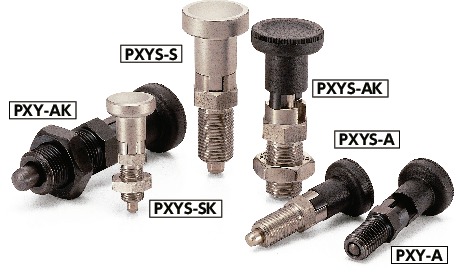

- 可根据产品符号选择旋钮、主体材质及锁定螺母的有无。
| 产品符号 | 旋钮材质 | 主体材质 | 锁定螺母 |
|---|---|---|---|
| PXY-A | 塑料 | 钢 | 无＊1 |
| PXY-AK | 塑料 | 钢 | 有 |
| PXYS-A | 塑料 | 不锈钢 | 无＊1 |
| PXYS-AK | 塑料 | 不锈钢 | 有 |
| PXYS-S | 不锈钢 | 不锈钢 | 无＊1 |
| PXYS-SK | 不锈钢 | 不锈钢 | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
使用例
