• 旋钮

KNM-36-M10-20-SC

防脱落滚花旋钮

Knurled Knob with Captive Mechanism

一看就会的产品使用要领解说

短片示例为KDMS-SCKDMS-SC)。本产品也可进行同样的操作。


形状図

KNM-SC防脱落滚花旋钮寸法図

为了与KNMS-SC区分,KNM-SC的螺纹前端呈圆形。

尺寸・CAD

选择

M(粗牙)
螺纹公称直径
所有
M10
L
所有
20

单位 : mm

型号 D M(粗牙)
螺纹公称直径
螺距 Lm H s A d L d1 质量
(g)
CAD下载 请求报价
KNM-36-M10-20-SC 36 M10 1.5 12 23 15 8 20 20 8 107 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

KNM-SC
主体 SWCH10R
磨光、镀铬

特点

  • 防脱落型滚花旋钮。防止旋钮的脱落、丢失。
  • 采取防止异物混入措施,适用于对应CE标志(⇒防脱落系列)。
  • M3-M10的丰富螺纹尺寸。

使用注意事项

请将盖子侧的螺孔小径设定在d1尺寸以上。
请将盖子厚度设定在0.8mm以上。

相关产品

备有相同形状的滚花旋钮KNMS-SC
KNMS-SC

KNM-SC防脱落滚花旋钮

备有防脱落型凹槽旋钮KDMS-SC
KDMS-SC

KNM-SC防脱落滚花旋钮


安装示例

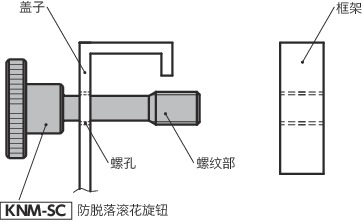

请在护罩上加工螺纹孔,将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上,即使从框架上卸下螺丝,旋钮也不会从盖子上脱落。

KNM-SC防脱落滚花旋钮
