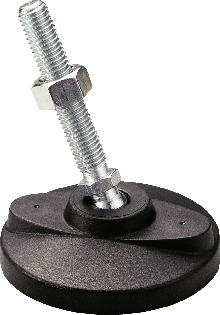

FPM调平调节器 - 重载型

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

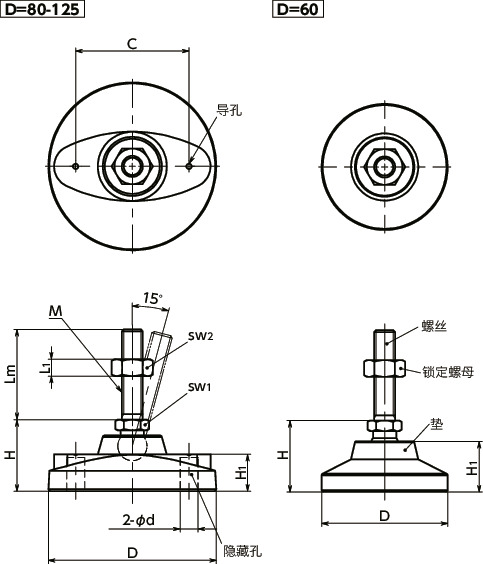

形状図

FPM调平调节器 - 重载型寸法図

尺寸・CAD

选择

D
所有
60
80
100
125
M（粗牙）
螺纹公称直径
所有
M8
M10
M12
M14
M16
M20
M24

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 d C sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FPM-60-M8-43 60 M8 1.25 43 34 24 - - 14 13 6.5 14000 70 CAD 请求报价
FPM-60-M8-68 60 M8 1.25 68 34 24 - - 14 13 6.5 14000 77 CAD 请求报价
FPM-60-M10-43 60 M10 1.5 43 34 24 - - 14 17 8 14000 76 CAD 请求报价
FPM-60-M10-68 60 M10 1.5 68 34 24 - - 14 17 8 14000 98 CAD 请求报价
FPM-60-M10-98 60 M10 1.5 98 34 24 - - 14 17 8 14000 124 CAD 请求报价
FPM-60-M12-43 60 M12 1.75 43 34 24 - - 14 19 10 14000 89 CAD 请求报价
FPM-60-M12-68 60 M12 1.75 68 34 24 - - 14 19 10 14000 118 CAD 请求报价
FPM-60-M12-98 60 M12 1.75 98 34 24 - - 14 19 10 14000 153 CAD 请求报价
FPM-60-M14-68 60 M14 2 68 34 24 - - 14 22 11 14000 138 CAD 请求报价
FPM-60-M14-98 60 M14 2 98 34 24 - - 14 22 11 14000 167 CAD 请求报价
FPM-60-M14-148 60 M14 2 148 34 24 - - 14 22 11 14000 215 CAD 请求报价
FPM-60-M16-68 60 M16 2 68 34 24 - - 16 24 13 14000 156 CAD 请求报价
FPM-60-M16-108 60 M16 2 108 34 24 - - 16 24 13 14000 226 CAD 请求报价
FPM-60-M16-148 60 M16 2 148 34 24 - - 16 24 13 14000 295 CAD 请求报价
FPM-60-M16-168 60 M16 2 168 34 24 - - 16 24 13 14000 330 CAD 请求报价
FPM-80-M8-43 80 M8 1.25 43 34 17.5 8.5 54 14 13 6.5 14000 100 CAD 请求报价
FPM-80-M8-68 80 M8 1.25 68 34 17.5 8.5 54 14 13 6.5 14000 120 CAD 请求报价
FPM-80-M10-43 80 M10 1.5 43 34 17.5 8.5 54 14 17 8 16000 106 CAD 请求报价
FPM-80-M10-68 80 M10 1.5 68 34 17.5 8.5 54 14 17 8 16000 133 CAD 请求报价
FPM-80-M10-98 80 M10 1.5 98 34 17.5 8.5 54 14 17 8 16000 165 CAD 请求报价
FPM-80-M12-43 80 M12 1.75 43 34 17.5 8.5 54 14 19 10 16000 119 CAD 请求报价
FPM-80-M12-68 80 M12 1.75 68 34 17.5 8.5 54 14 19 10 16000 162 CAD 请求报价
FPM-80-M12-98 80 M12 1.75 98 34 17.5 8.5 54 14 19 10 16000 194 CAD 请求报价
FPM-80-M14-68 80 M14 2 68 34 17.5 8.5 54 14 22 11 16000 157 CAD 请求报价
FPM-80-M14-98 80 M14 2 98 34 17.5 8.5 54 14 22 11 16000 200 CAD 请求报价
FPM-80-M14-148 80 M14 2 148 34 17.5 8.5 54 14 22 11 16000 249 CAD 请求报价
FPM-80-M16-68 80 M16 2 68 34 17.5 8.5 54 16 24 13 16000 186 CAD 请求报价
FPM-80-M16-108 80 M16 2 108 34 17.5 8.5 54 16 24 13 16000 260 CAD 请求报价
FPM-80-M16-148 80 M16 2 148 34 17.5 8.5 54 16 24 13 16000 334 CAD 请求报价
FPM-80-M16-168 80 M16 2 168 34 17.5 8.5 54 16 24 13 16000 371 CAD 请求报价
FPM-60-M16-58-H 60 M16 2 58 44 24 - - 24 24 13 18000 219 CAD 请求报价
FPM-60-M16-98-H 60 M16 2 98 44 24 - - 24 24 13 18000 288 CAD 请求报价
FPM-60-M16-138-H 60 M16 2 138 44 24 - - 24 24 13 18000 357 CAD 请求报价
FPM-60-M16-158-H 60 M16 2 158 44 24 - - 24 24 13 18000 391 CAD 请求报价
FPM-60-M20-98-H 60 M20 2.5 98 44 24 - - 24 30 16 18000 366 CAD 请求报价
FPM-60-M20-138-H 60 M20 2.5 138 44 24 - - 24 30 16 18000 470 CAD 请求报价
FPM-60-M20-158-H 60 M20 2.5 158 44 24 - - 24 30 16 18000 522 CAD 请求报价
FPM-60-M20-198-H 60 M20 2.5 198 44 24 - - 24 30 16 18000 626 CAD 请求报价
FPM-60-M24-98-H 60 M24 3 98 44 24 - - 24 36 19 18000 439 CAD 请求报价
FPM-60-M24-138-H 60 M24 3 138 44 24 - - 24 36 19 18000 624 CAD 请求报价
FPM-60-M24-158-H 60 M24 3 158 44 24 - - 24 36 19 18000 679 CAD 请求报价
FPM-60-M24-198-H 60 M24 3 198 44 24 - - 24 36 19 18000 839 CAD 请求报价
FPM-80-M16-58-H 80 M16 2 58 44 17.5 8.5 54 24 24 13 18000 249 CAD 请求报价
FPM-80-M16-98-H 80 M16 2 98 44 17.5 8.5 54 24 24 13 18000 322 CAD 请求报价
FPM-80-M16-138-H 80 M16 2 138 44 17.5 8.5 54 24 24 13 18000 395 CAD 请求报价
FPM-80-M16-158-H 80 M16 2 158 44 17.5 8.5 54 24 24 13 18000 432 CAD 请求报价
FPM-80-M20-98-H 80 M20 2.5 98 44 17.5 8.5 54 24 30 16 18000 396 CAD 请求报价
FPM-80-M20-138-H 80 M20 2.5 138 44 17.5 8.5 54 24 30 16 18000 504 CAD 请求报价
FPM-80-M20-158-H 80 M20 2.5 158 44 17.5 8.5 54 24 30 16 18000 559 CAD 请求报价
FPM-80-M20-198-H 80 M20 2.5 198 44 17.5 8.5 54 24 30 16 18000 667 CAD 请求报价
FPM-80-M24-98-H 80 M24 3 98 44 17.5 8.5 54 24 36 19 18000 469 CAD 请求报价
FPM-80-M24-138-H 80 M24 3 138 44 17.5 8.5 54 24 36 19 18000 531 CAD 请求报价
FPM-80-M24-158-H 80 M24 3 158 44 17.5 8.5 54 24 36 19 18000 716 CAD 请求报价
FPM-80-M24-198-H 80 M24 3 198 44 17.5 8.5 54 24 36 19 18000 880 CAD 请求报价
FPM-100-M16-58-H 100 M16 2 58 51 20.5 12.5 70 24 24 13 25000 269 CAD 请求报价
FPM-100-M16-98-H 100 M16 2 98 51 20.5 12.5 70 24 24 13 25000 354 CAD 请求报价
FPM-100-M16-138-H 100 M16 2 138 51 20.5 12.5 70 24 24 13 25000 439 CAD 请求报价
FPM-100-M16-158-H 100 M16 2 158 51 20.5 12.5 70 24 24 13 25000 481 CAD 请求报价
FPM-100-M20-98-H 100 M20 2.5 98 51 20.5 12.5 70 24 30 16 25000 416 CAD 请求报价
FPM-100-M20-138-H 100 M20 2.5 138 51 20.5 12.5 70 24 30 16 25000 536 CAD 请求报价
FPM-100-M20-158-H 100 M20 2.5 158 51 20.5 12.5 70 24 30 16 25000 596 CAD 请求报价
FPM-100-M20-198-H 100 M20 2.5 198 51 20.5 12.5 70 24 30 16 25000 716 CAD 请求报价
FPM-100-M24-98-H 100 M24 3 98 51 20.5 12.5 70 24 36 19 25000 489 CAD 请求报价
FPM-100-M24-138-H 100 M24 3 138 51 20.5 12.5 70 24 36 19 25000 508 CAD 请求报价
FPM-100-M24-158-H 100 M24 3 158 51 20.5 12.5 70 24 36 19 25000 753 CAD 请求报价
FPM-100-M24-198-H 100 M24 3 198 51 20.5 12.5 70 24 36 19 25000 929 CAD 请求报价
FPM-125-M16-58-H 125 M16 2 58 66 29 12.5 95 24 24 13 28000 389 CAD 请求报价
FPM-125-M16-98-H 125 M16 2 98 66 29 12.5 95 24 24 13 28000 487 CAD 请求报价
FPM-125-M16-138-H 125 M16 2 138 66 29 12.5 95 24 24 13 28000 586 CAD 请求报价
FPM-125-M16-158-H 125 M16 2 158 66 29 12.5 95 24 24 13 28000 635 CAD 请求报价
FPM-125-M20-98-H 125 M20 2.5 98 66 29 12.5 95 24 30 16 28000 536 CAD 请求报价
FPM-125-M20-138-H 125 M20 2.5 138 66 29 12.5 95 24 30 16 28000 670 CAD 请求报价
FPM-125-M20-158-H 125 M20 2.5 158 66 29 12.5 95 24 30 16 28000 736 CAD 请求报价
FPM-125-M20-198-H 125 M20 2.5 198 66 29 12.5 95 24 30 16 28000 870 CAD 请求报价
FPM-125-M24-98-H 125 M24 3 98 66 29 12.5 95 24 36 19 28000 609 CAD 请求报价
FPM-125-M24-138-H 125 M24 3 138 66 29 12.5 95 24 36 19 28000 791 CAD 请求报价
FPM-125-M24-158-H 125 M24 3 158 66 29 12.5 95 24 36 19 28000 898 CAD 请求报价
FPM-125-M24-198-H 125 M24 3 198 66 29 12.5 95 24 36 19 28000 1090 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FPM/FPM-H
螺丝 钢
三价铬酸盐处理
垫 玻璃纤维增强尼龙6
（亚光黑）
锁定螺母 钢
三价铬酸盐处理

特点

  • 重载型调平调节器。
  • 螺纹采用钢制。耐久性优良。
  • 最适用于传送线等的调平。
  • 垫最大可倾斜15°。适用于倾斜面。
  • 螺纹直径M8至M24已实现标准化。
  • 载荷更大的用途请使用超重载型FPM-H。
  • 垫直径φ80以上的产品中，地脚螺栓用的隐藏孔和孔加工用的导孔各有2个。
  • 可根据产品符号选择载荷类型。
产品符号 载荷类型
FPM 重载型
FPM-H 超重载型
