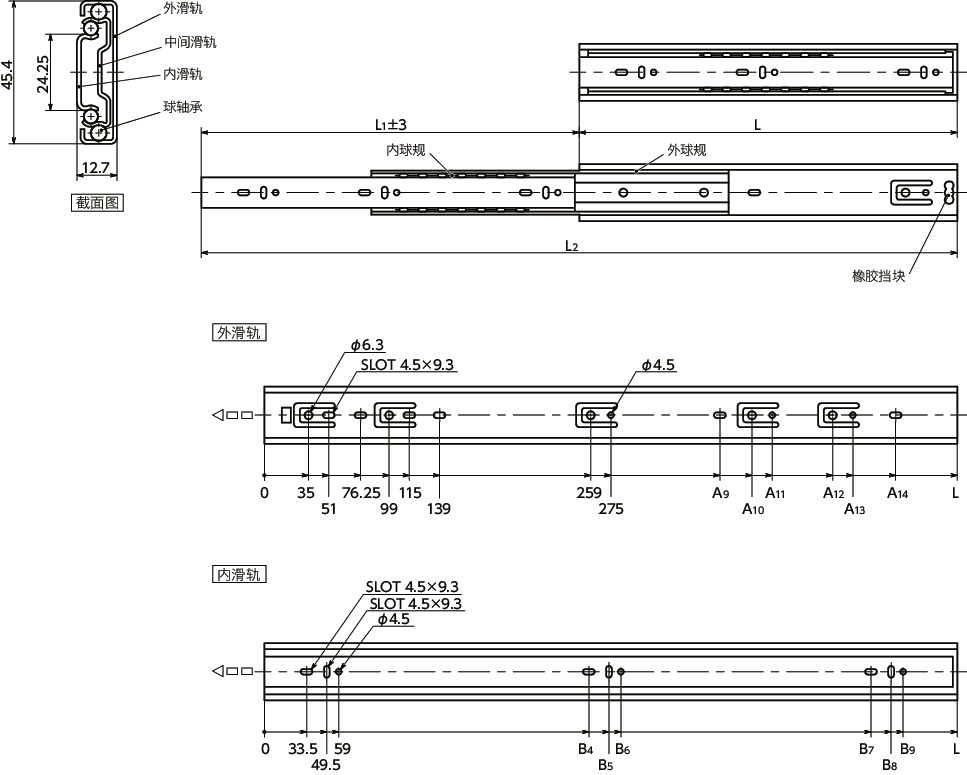

尺寸・CAD

单位 : mm

＊1：　滑轨开关一个往复为1次。使用所有安装孔时的参考值。减少固定部位时，承受载荷将减少。

详情请参考技术资料。

材质、表面处理

特点

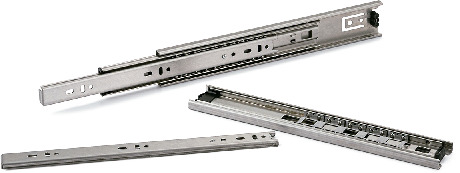

• 三段抽拉式滑轨。
• 不锈钢制。
• 使用符合FDA标准的润滑油。
• 行程量大约为全闭时长度（L尺寸）的100％。
• 带用于缓和冲击的橡胶挡块。抑制操作音，防止故障、损坏。此外，全闭时简易地保持内滑轨、中间滑轨，防止滑轨意外工作。

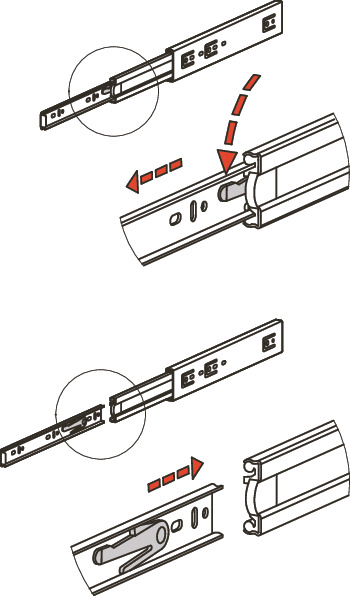

• 可拆卸内滑轨。可轻松安装，组装后拆卸抽出部。

• 在滑轨上将工具孔配置在与安装孔重叠的部分，确保即使滑轨重叠时也能使用工具安装。＊1
• 本产品为2个1组。
• 各滑轨可安装在左右任意一侧。

用途

安装

使用注意事项

• 请勿以超出最大滑动速度0.3m/s的速度使用，否则可能会导致故障、破损。并且，在关闭时请以0.15m/s以下的速度操作。
• 如果在关闭时施加较大冲击，请另行准备用于吸收冲击的挡块。
• 将内滑轨安装到中间滑轨时，请使内球规移动到开口部前端，然后再安装。
• 可使用温度为-20℃～100℃。在达到上限、下限温度的环境下，请确认滑轨动作是否正常。
• 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
