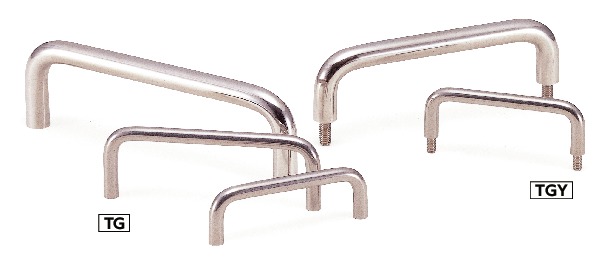

形状図
尺寸・CAD
单位 : mm
| 型号 | M | Lm | H | h | A | L | L1 | 质量 （g） |
容许载荷＊1 （N） |
适用垫圈 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TGY-86 | M4 | 10 | 30 | 24 | 6 | 86 | 80 | 30 | 1000 | LY-10 | CAD | 请求报价 |
| TGY-108 | M5 | 10 | 35 | 27 | 8 | 108 | 100 | 62 | 1000 | LY-12 | CAD | 请求报价 |
| TGY-110 | M5 | 11 | 30 | 20 | 10 | 110 | 100 | 89 | 1000 | LY-16A | CAD | 请求报价 |
| TGY-128 | M5 | 10 | 40 | 32 | 8 | 128 | 120 | 74 | 1000 | LY-12 | CAD | 请求报价 |
| TGY-130 | M6 | 11 | 40 | 30 | 10 | 130 | 120 | 114 | 1000 | LY-16 | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| TGY | |
|---|---|
| 主体 | SUS303 磨光 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| 取りつけ用ねじ | ご注文品番 | 価格(円) | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじのサイズ | ねじ本数（本） | ねじの材質 | ねじ付属サービス価格（円） |
|---|---|---|---|
