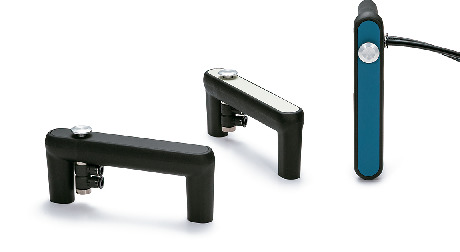

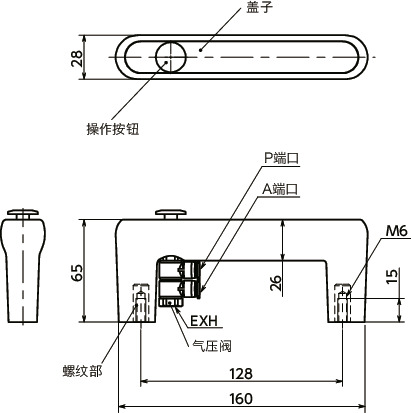

形状図
尺寸・CAD
| 型号 | 容许载荷＊1 （N） |
质量 （g） |
盖子的颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|
| UPVF-3NC-BK | 500 | 167 | BK | CAD | 请求报价 |
| UPVF-3NC-BL | 500 | 167 | BL | CAD | 请求报价 |
| UPVF-3NC-SG | 500 | 167 | SG | CAD | 请求报价 |
＊1： 手用时的容许载荷。
材质、表面处理
| UPVF | |
|---|---|
| 主体 | 玻璃纤维增强尼龙6 |
| 操作按钮 | 铝合金 阳极氧化处理 |
| 盖子 | 铝合金 阳极氧化处理（各种颜色） |
| 气压阀 | PBT 黄铜 无电解镀镍 |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点
- 安装2位置、3方向的气压阀的塑料拉手。
- 气压阀附带φ6接头。
- 利用滑阀机构，使按钮操作性不受压力影响。
- 手离开操作按钮时，操作按钮即会在内置弹簧力的作用下复位。
- 可根据型号的末尾符号选择盖子的颜色。
| 末尾符号 | 盖子的颜色 |
|---|---|
| BK | 阳极氧化处理（黑） |
| BL | 阳极氧化处理（蓝＊1） |
| SG | 阳极氧化处理（银） |
＊1： 由于实施了彩色阳极氧化处理，颜色可能会有偏差。
规格
| 动作方式 | 常闭 |
| 最低使用压力 | 0MPa |
| 最高使用压力 | 0.7MPa |
| 使用温度 | 0℃ ～ 50℃（不冻结） |
| 适用管外径 | φ6 |

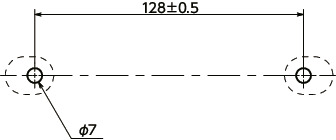

安装孔
根据温度、湿度，安装尺寸有时可能会产生误差。按压在安装面上，按间距进行安装。
使用注意事项
如果气压设备操作不当，将会造成危险。使用气压设备的机械、装置的组装、操作、维护等作业必须由具备足够知识和经验的人员进行。管的安装和拆卸方法
管的安装
将管插入到底＊1，管即被固定。固定后，确认管不会被拔出。
＊1： 如果管没有插到底，可能会导致泄漏。
管的拆卸
确认管内的压力为零。将接头的开口环均等插入到底＊1，向前拉拔管。
＊1： 如果未充分压入，可能会导致管无法脱落或者受到损伤。
JIS符号
