FSP-HSR

刻度板(横向) - 1/2比例尺刻度

Half Scale Plate - Horizontal Type

形状図

FSP-HSR刻度板(横向) - 1/2比例尺刻度寸法図

尺寸・CAD

型号 质量
(g)
CAD 请求报价
FSP-200-R-HSR 4.8 CAD 请求报价
FSP-200-L-HSR 4.8 CAD 请求报价
FSP-300-R-HSR 7 CAD 请求报价
FSP-300-L-HSR 7 CAD 请求报价

材质、表面处理

FSP-HSR
主体 SUS304

特点

  • 采用1/2比例尺的横向刻度板。
  • 以10mm、20mm、30mm・・・为间隔的刻度上标记有20、40、60・・・的数值。
  • 通过利用左右螺纹双向动作的进给机构,可读取实际移动量。
  • 带胶带,可直接粘贴在机械、装置等处使用。
  • 不锈钢制。耐腐蚀性优良。
  • 角部采用倒角。不易剥落。

使用注意事项

  • FSP-HSR刻度板的刻度请作为大致参考使用。
  • 请将粘贴面的油污、异物等擦拭干净后再粘贴。

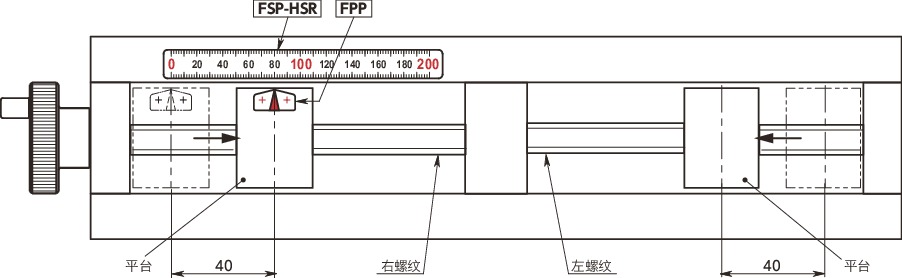

使用例

适用于在利用左右螺纹双向动作的进给机构中读取实际移动量。
左侧平台移动40mm时,右侧平台也将移动40mm,则合计移动80mm。通过使用FSP-HSR,可确认该合计移动量。

FSP-HSR刻度板(横向) - 1/2比例尺刻度


相关产品

备有采用1/2比例尺的纵向刻度板FSP-V-HSR
FSP-V-HSR

FSP-HSR刻度板(横向) - 1/2比例尺刻度

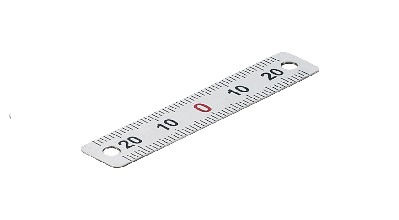

备有采用原寸的横向刻度板FSP
FSP

FSP-HSR刻度板(横向) - 1/2比例尺刻度


价格和交货期请垂询客户中心。
