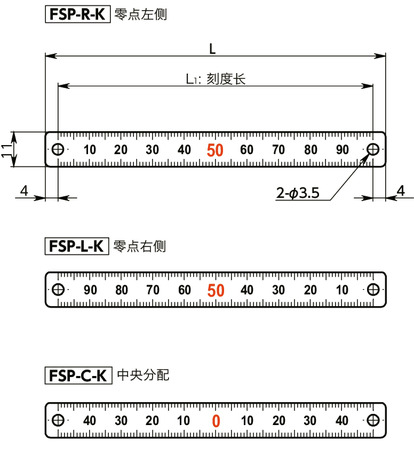

形状図
0、50、100、150、200为红色。
尺寸・CAD
单位 : mm
| 型号 | L | L1 | 读取方向 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| FSP-50-R-K | 58 | 50 | 零点左侧 | 2.5 | CAD | 请求报价 |
| FSP-100-R-K | 108 | 100 | 零点左侧 | 4.7 | CAD | 请求报价 |
| FSP-150-R-K | 158 | 150 | 零点左侧 | 6.9 | CAD | 请求报价 |
| FSP-200-R-K | 208 | 200 | 零点左侧 | 9.1 | CAD | 请求报价 |
| FSP-50-L-K | 58 | 50 | 零点右侧 | 2.5 | CAD | 请求报价 |
| FSP-100-L-K | 108 | 100 | 零点右侧 | 4.7 | CAD | 请求报价 |
| FSP-150-L-K | 158 | 150 | 零点右侧 | 6.9 | CAD | 请求报价 |
| FSP-200-L-K | 208 | 200 | 零点右侧 | 9.1 | CAD | 请求报价 |
| FSP-50-C-K | 58 | 50 | 中央分配 | 2.5 | CAD | 请求报价 |
| FSP-100-C-K | 108 | 100 | 中央分配 | 4.7 | CAD | 请求报价 |
| FSP-150-C-K | 158 | 150 | 中央分配 | 6.9 | CAD | 请求报价 |
| FSP-200-C-K | 208 | 200 | 中央分配 | 9.1 | CAD | 请求报价 |
材质、表面处理
| FSP-K | |
|---|---|
| 主体 | SUS304 |
特点

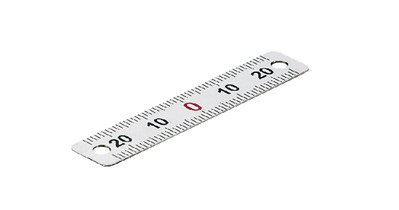

- 横向刻度板。带胶带，可直接粘贴在机械、装置等处使用。
- 便于传送线等的调整轴或滑台对准位置。
- 50、100、150、200mm的刻度长度已实现标准化。
- 不锈钢制。耐腐蚀性优良。
- 角部采用倒角。不易剥落。
- 带安装孔。粘贴后，可使用螺丝进一步予以切实固定。
- FSP-50-＊-K不附带胶带。请使用螺丝直接固定。
- 刻度类型有3种。可根据型号的符号进行选择。
| 符号 | 刻度 |
|---|---|
| R-K | 零点左侧 |
| L-K | 零点右侧 |
| C-K | 中央分配 |
使用注意事项
- FSP-K刻度板的刻度请作为大致参考使用。
- 请将粘贴面的油污、异物等擦拭干净后再粘贴。
- 请避免在高温、高湿环境下使用，并避免在附着水分、油分的状态下放置。否则刻度部分可能会剥离。
