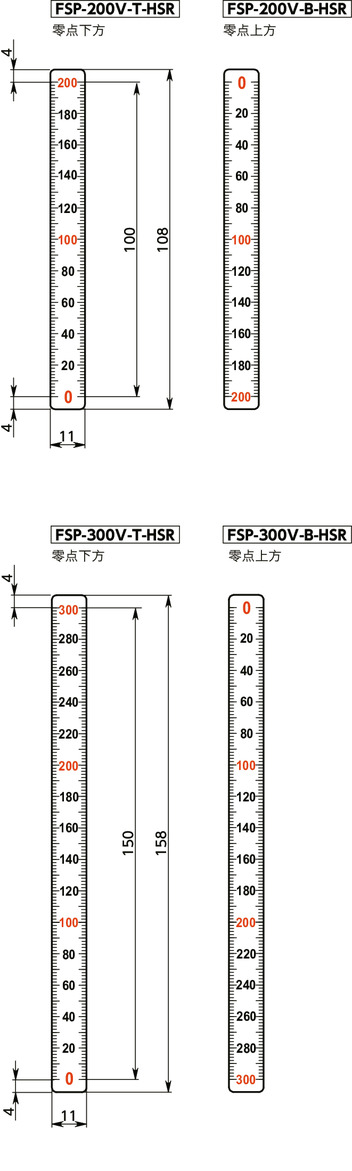

形状図
尺寸・CAD
| 型号 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|
| FSP-200V-T-HSR | 4.8 | CAD | 请求报价 |
| FSP-200V-B-HSR | 4.8 | CAD | 请求报价 |
| FSP-300V-T-HSR | 7 | CAD | 请求报价 |
| FSP-300V-B-HSR | 7 | CAD | 请求报价 |
材质、表面处理
| FSP-V-HSR | |
|---|---|
| 主体 | SUS304 |

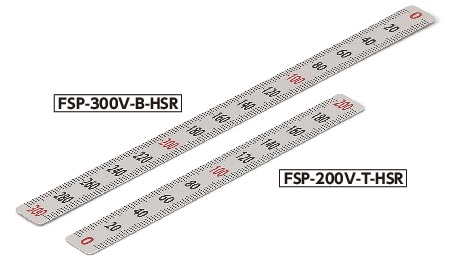

特点
- 采用1/2比例尺的纵向刻度板。
- 以10mm、20mm、30mm・・・为间隔的刻度上标记有20、40、60・・・的数值。
- 通过利用左右螺纹双向动作的进给机构，可读取实际移动量。
- 带胶带，可直接粘贴在机械、装置等处使用。
- 不锈钢制。耐腐蚀性优良。
- 角部采用倒角。不易剥落。
使用注意事项
- FSP-V-HSR刻度板的刻度请作为大致参考使用。
- 请将粘贴面的油污、异物等擦拭干净后再粘贴。
- 请避免在高温、高湿环境下使用，并避免在附着水分、油分的状态下放置。否则刻度部分可能会剥离。

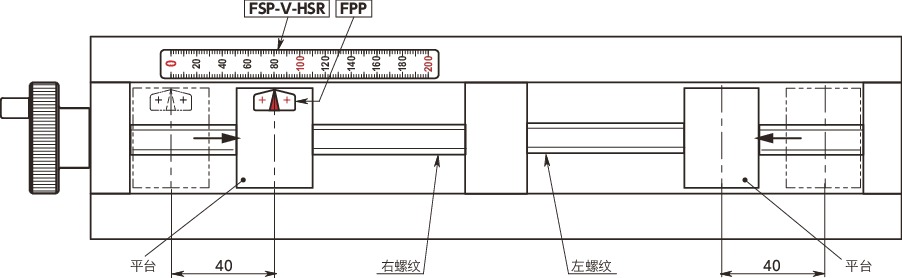

使用例
适用于在利用左右螺纹双向动作的进给机构中读取实际移动量。左侧平台移动40mm时，右侧平台也将移动40mm，则合计移动80mm。通过使用FSP-V-HSR，可确认该合计移动量。
价格和交货期请垂询客户中心。
