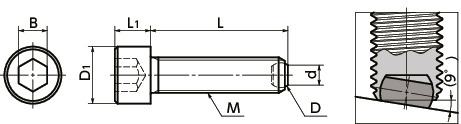

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | d | L1 | L2 | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCBS-M5-16-FB | M5 | 0.8 | 16 | 8.5 | 3 | 2.5 | 5 | 2.4 | 4 | 3.4 | CAD | 请求报价 |
材质、表面处理
| SCBS-FB 不锈钢制 | |
|---|---|
| 螺纹部 | SUSXM7 |
| 球 | SUS440C（硬度55-60HRC） 回火色（黄褐色） |
特点
- 所有尺寸均标准化为全螺纹。
- 球可灵活旋转通过防反转结构，始终利用球的平面部牢牢地夹紧。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
