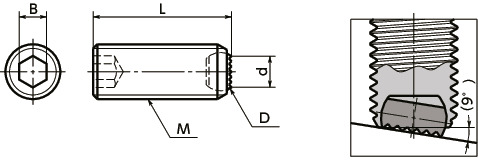

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D | d | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SCSS-M10-16-GB | M10 | 1.5 | 16 | 7 | 6 | 5 | 7 | CAD | 请求报价 |
＊： SCSS-M8-10-GBSCSS-M10-12-GBSCSS-M12-16-GBSCSS-M16-20-GB的内六角孔深度较浅。
材质、表面处理
| SCSS-GB 不锈钢制 | |
|---|---|
| 螺纹部 | SUSXM7 |
| 球 | SUS440C（硬度55-60HRC） |
特点
- 球可灵活旋转通过防反转结构牢牢地夹紧。
- 即使是铸造面等粗糙面，也能用齿纹球头牢牢地夹紧。
- 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
