• 无线定位单元

EOCL-200

无线定位单元用轴环

Collar for Wireless Positioning Units

特点

  • 无线定位单元EPU-200EPU-200)用轴环。
  • 可根据旋转轴变更无线定位单元EPU-200的轴孔径。
  • 不锈钢制,耐腐蚀性优良。
  • 所有产品均附带内六角止动螺丝。

形状図

EOCL-200无线定位单元用轴环寸法図

尺寸・CAD

单位 : mm

型号 d 质量
(g)
CAD下载 请求报价
EOCL-200-6 6 46 CAD 请求报价
EOCL-200-8 8 43 CAD 请求报价
EOCL-200-10 10 38 CAD 请求报价
EOCL-200-12 12 32 CAD 请求报价
EOCL-200-14 14 26 CAD 请求报价
EOCL-200-15 15 23 CAD 请求报价
EOCL-200-16 16 19 CAD 请求报价

材质、表面处理

EOCL-200
主体 SUS304
内六角止动螺丝 SUSXM7

安装

①请将EOCL-200插入EPU-200输出轴。

EOCL-200无线定位单元用轴环

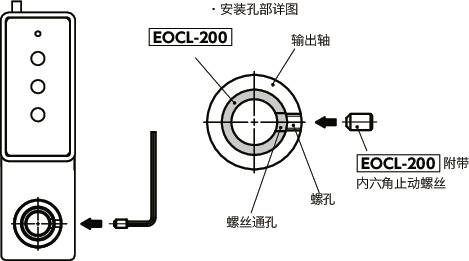

②请先对准EPU-200输出轴的螺纹孔与EOCL-200螺丝通孔的相位,然后安装EOCL-200附带的内六角止动螺丝。

EOCL-200无线定位单元用轴环

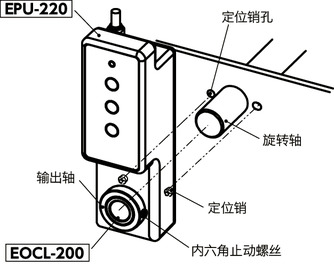

③请在安装有EOCL-200的状态下将旋转轴穿过EPU-200输出轴,用内六角止动螺丝固定。(推荐紧固扭矩:2.8N・m)

EOCL-200无线定位单元用轴环


使用注意事项

使用EOCL-200时,请使用EOCL-200附带的内六角止动螺丝。使用EPU-200附带的螺丝可能会出现螺纹长度不足,无法正确固定输出轴的情况。
