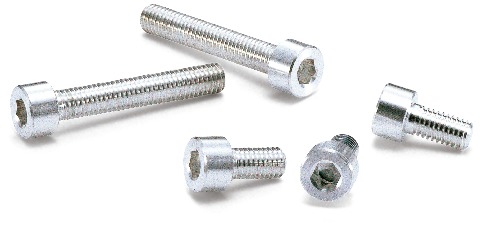

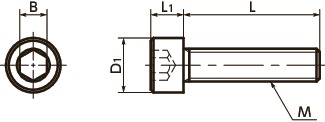

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 拉伸断裂 载荷（N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSA-M3-6 | M3 | 0.5 | 6 | 5.5 | 3 | 2.5 | 1650 | 0.24 | CAD | 请求报价 |
| SNSA-M3-8 | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 1650 | 0.27 | CAD | 请求报价 |
| SNSA-M3-10 | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 1650 | 0.3 | CAD | 请求报价 |
| SNSA-M3-12 | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 1650 | 0.32 | CAD | 请求报价 |
| SNSA-M3-16 | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 1650 | 0.39 | CAD | 请求报价 |
| SNSA-M3-20 | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 1650 | 0.46 | CAD | 请求报价 |
| SNSA-M4-8 | M4 | 0.7 | 8 | 7 | 4 | 3 | 2890 | 0.56 | CAD | 请求报价 |
| SNSA-M4-10 | M4 | 0.7 | 10 | 7 | 4 | 3 | 2890 | 0.61 | CAD | 请求报价 |
| SNSA-M4-12 | M4 | 0.7 | 12 | 7 | 4 | 3 | 2890 | 0.66 | CAD | 请求报价 |
| SNSA-M4-16 | M4 | 0.7 | 16 | 7 | 4 | 3 | 2890 | 0.76 | CAD | 请求报价 |
| SNSA-M4-20 | M4 | 0.7 | 20 | 7 | 4 | 3 | 2890 | 0.9 | CAD | 请求报价 |
| SNSA-M4-25 | M4 | 0.7 | 25 | 7 | 4 | 3 | 2890 | 1.1 | CAD | 请求报价 |
| SNSA-M5-10 | M5 | 0.8 | 10 | 8.5 | 5 | 4 | 4680 | 0.91 | CAD | 请求报价 |
| SNSA-M5-12 | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 4680 | 1 | CAD | 请求报价 |
| SNSA-M5-16 | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 4680 | 1.2 | CAD | 请求报价 |
| SNSA-M5-20 | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 4680 | 1.4 | CAD | 请求报价 |
| SNSA-M5-25 | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 4680 | 1.6 | CAD | 请求报价 |
| SNSA-M6-12 | M6 | 1 | 12 | 10 | 6 | 5 | 6630 | 1.7 | CAD | 请求报价 |
| SNSA-M6-16 | M6 | 1 | 16 | 10 | 6 | 5 | 6630 | 1.9 | CAD | 请求报价 |
| SNSA-M6-20 | M6 | 1 | 20 | 10 | 6 | 5 | 6630 | 2.2 | CAD | 请求报价 |
| SNSA-M6-25 | M6 | 1 | 25 | 10 | 6 | 5 | 6630 | 2.6 | CAD | 请求报价 |
| SNSA-M6-30 | M6 | 1 | 30 | 10 | 6 | 5 | 6630 | 2.8 | CAD | 请求报价 |
| SNSA-M8-16 | M8 | 1.25 | 16 | 13 | 8 | 6 | 12000 | 4.1 | CAD | 请求报价 |
| SNSA-M8-20 | M8 | 1.25 | 20 | 13 | 8 | 6 | 12000 | 4.5 | CAD | 请求报价 |
| SNSA-M8-25 | M8 | 1.25 | 25 | 13 | 8 | 6 | 12000 | 5.1 | CAD | 请求报价 |
| SNSA-M8-30 | M8 | 1.25 | 30 | 13 | 8 | 6 | 12000 | 5.7 | CAD | 请求报价 |
| SNSA-M8-35 | M8 | 1.25 | 35 | 13 | 8 | 6 | 12000 | 6.4 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。
材质、表面处理
| SNSA | |
|---|---|
| 主体 | A5056 |
用途
设备、装置的轻量化FPD制造装置/半导体制造装置
特点
- 铝合金制。
- 比重约为不锈钢的33%。
- 不会由于与铝合金接触而发生电腐蚀。
- 耐蚀性、电传导性、热传导性优良。
- 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
- 相当于JIS B 1176, ISO 4762, DIN 912标准。
- 也生产经过阳极氧化处理的产品。请垂询客户中心。
机械性质
| Ａ5056 | SUS304 | |
|---|---|---|
| 拉伸强度（N/mm2） | 294 | 520以上 |
| 0.2％承压力（N/mm2） | 245 | 205以上 |
| 伸长率（％） | 12 | 40以上 |
| 硬度（HB） | 98 | 187以下 |
表中数值非保证值，仅供参考。
物性
| Ａ5056 | SUS304 | |
|---|---|---|
| 比重 | 2.64 | 7.93 |
| 纵向弹性系数（GPa） | 71.7 | 193 |
| 比热（J/kg・K） | 904 | 500 |
| 电阻率（μΩ・ｍ） | 0.064 | 0.7 |
| 热传导率（W/（m・K）） | 112 | 17 |
| 线性膨胀系数（K-1） | 24.1×10-6 | 17.3×10-6 |
表中数值非保证值，仅供参考。
