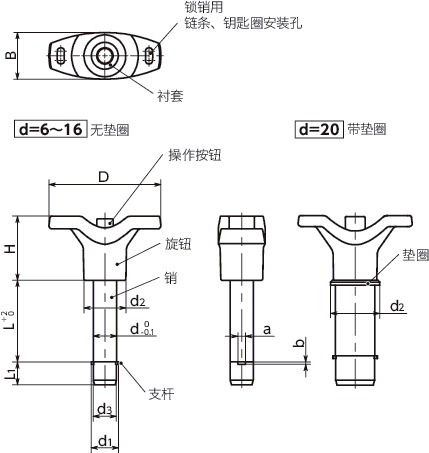

形状図
尺寸・CAD
单位 : mm
| 型号 | d | L | d1 | d2 | d3 | L1 | D | H | B | a | b | 双面剪切载荷＊1 （kN） | 质量 (g) |
请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWPLS-12-20 | 12 | 20 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 42 | 请求报价 |
| PWPLS-12-25 | 12 | 25 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 45 | 请求报价 |
| PWPLS-12-30 | 12 | 30 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 49 | 请求报价 |
| PWPLS-12-35 | 12 | 35 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 53 | 请求报价 |
| PWPLS-12-40 | 12 | 40 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 57 | 请求报价 |
| PWPLS-12-45 | 12 | 45 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 60 | 请求报价 |
| PWPLS-12-50 | 12 | 50 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 64 | 请求报价 |
| PWPLS-12-60 | 12 | 60 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 71 | 请求报价 |
| PWPLS-12-70 | 12 | 70 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 79 | 请求报价 |
| PWPLS-12-80 | 12 | 80 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 86 | 请求报价 |
| PWPLS-12-90 | 12 | 90 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 94 | 请求报价 |
| PWPLS-12-100 | 12 | 100 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 101 | 请求报价 |
| PWPLS-12-110 | 12 | 110 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 109 | 请求报价 |
| PWPLS-12-120 | 12 | 120 | 13.7 | 18 | 11.9 | 11.3 | 48 | 27.5 | 20 | 3.8 | 1 | 75 | 116 | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PWPLS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 衬套 | 相当于SUS303 |
| 操作按钮 | 聚缩醛（红） |
| 销 | 相当于SUS303 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS302 |
| 垫圈 | 相当于SUS303 |
特点

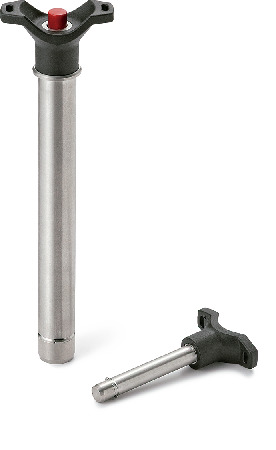

- 带T形旋钮的锁销。
- 旋钮的把手为两侧突出的形状，可用食指和中指夹住旋钮，在稳定的状态下操作按钮。
- 可快速进行工件的定位、固定。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
- 销部采用不锈钢制，耐腐蚀性优良。

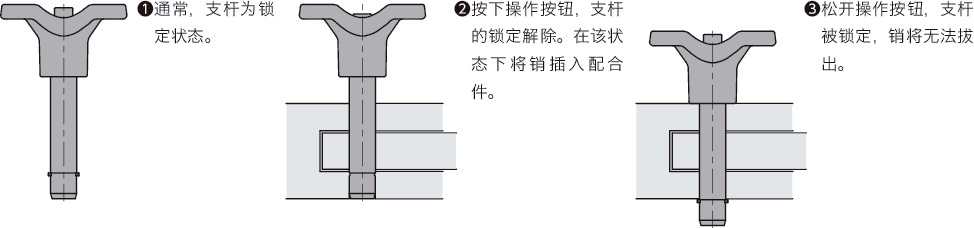

操作
