形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| KABR-16-R6 | 16 | 6 | 9 | 15 | 6 | - | CAD | 请求报价 |
| KABR-20-R8 | 20 | 8 | 11 | 18 | 10 | - | CAD | 请求报价 |
| KABR-25-R10 | 25 | 10 | 14 | 22.5 | 18 | - | CAD | 请求报价 |
| KABR-32-R12 | 32 | 12 | 17 | 29 | 41 | - | CAD | 请求报价 |
| KABR-40-R16 | 40 | 16 | 22 | 37 | 75 | ○ | CAD | 请求报价 |
| KABR-50-R20 | 50 | 20 | 28 | 46 | 146 | ○ | CAD | 请求报价 |
材质、表面处理
| KABR | |
|---|---|
| 主体 | 铝合金 研磨 |
特点

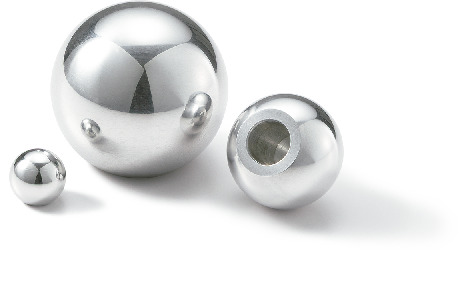

- 轻质铝合金制的球形旋钮。
- 铰孔型。
- 表面经过研磨表面处理。
