• 止动螺栓・止动螺丝

止动螺丝

Stopper Screws

SANS-B-NI

安全注意事项

符号RoHS指令

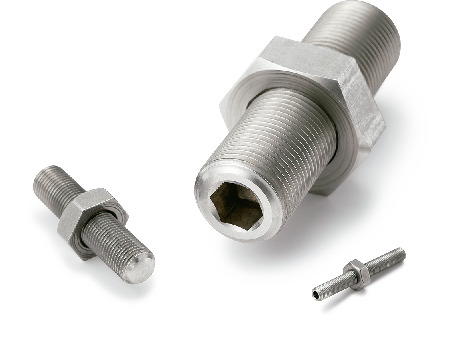

SANS-B-NI止动螺丝

形状図

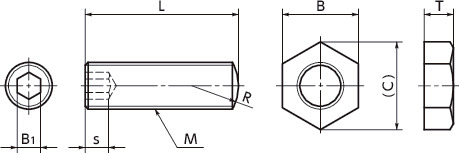

SANS-B-NI止动螺丝寸法図

尺寸・CAD

选择

M（细牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
M16
M20

单位 : mm

型号 M（细牙）
螺纹公称直径		 螺距 L s min. B1 R B C T 质量
(g)		 CAD下载 请求报价
SANS-M3-10-B-NI M3 0.35 10 1.5 1.5 3 5.5 6.4 2.4 0.75 CAD 请求报价
SANS-M3-15-B-NI M3 0.35 15 1.5 1.5 3 5.5 6.4 2.4 0.96 CAD 请求报价
SANS-M3-20-B-NI M3 0.35 20 1.5 1.5 3 5.5 6.4 2.4 1.2 CAD 请求报价
SANS-M3-25-B-NI M3 0.35 25 1.5 1.5 3 5.5 6.4 2.4 1.4 CAD 请求报价
SANS-M3-30-B-NI M3 0.35 30 1.5 1.5 3 5.5 6.4 2.4 1.6 CAD 请求报价
SANS-M3-35-B-NI M3 0.35 35 1.5 1.5 3 5.5 6.4 2.4 1.9 CAD 请求报价
SANS-M3-40-B-NI M3 0.35 40 1.5 1.5 3 5.5 6.4 2.4 2.1 CAD 请求报价
SANS-M4-10-B-NI M4 0.5 10 2.2 2 4 7 8.1 4 1.5 CAD 请求报价
SANS-M4-15-B-NI M4 0.5 15 2.2 2 4 7 8.1 4 1.9 CAD 请求报价
SANS-M4-20-B-NI M4 0.5 20 2.2 2 4 7 8.1 4 2.4 CAD 请求报价
SANS-M4-25-B-NI M4 0.5 25 2.2 2 4 7 8.1 4 2.8 CAD 请求报价
SANS-M4-30-B-NI M4 0.5 30 2.2 2 4 7 8.1 4 3.2 CAD 请求报价
SANS-M4-35-B-NI M4 0.5 35 2.2 2 4 7 8.1 4 3.5 CAD 请求报价
SANS-M4-40-B-NI M4 0.5 40 2.2 2 4 7 8.1 4 3.9 CAD 请求报价
SANS-M4-45-B-NI M4 0.5 45 2.2 2 4 7 8.1 4 4.3 CAD 请求报价
SANS-M4-50-B-NI M4 0.5 50 2.2 2 4 7 8.1 4 4.7 CAD 请求报价
SANS-M4-60-B-NI M4 0.5 60 2.2 2 4 7 8.1 4 5.5 CAD 请求报价
SANS-M5-10-B-NI M5 0.5 10 2.8 2.5 5 8 9.2 4 2.1 CAD 请求报价
SANS-M5-15-B-NI M5 0.5 15 2.8 2.5 5 8 9.2 4 2.8 CAD 请求报价
SANS-M5-20-B-NI M5 0.5 20 2.8 2.5 5 8 9.2 4 3.4 CAD 请求报价
SANS-M5-25-B-NI M5 0.5 25 2.8 2.5 5 8 9.2 4 4 CAD 请求报价
SANS-M5-30-B-NI M5 0.5 30 2.8 2.5 5 8 9.2 4 4.7 CAD 请求报价
SANS-M5-35-B-NI M5 0.5 35 2.8 2.5 5 8 9.2 4 5.3 CAD 请求报价
SANS-M5-40-B-NI M5 0.5 40 2.8 2.5 5 8 9.2 4 6 CAD 请求报价
SANS-M5-45-B-NI M5 0.5 45 2.8 2.5 5 8 9.2 4 6.6 CAD 请求报价
SANS-M5-50-B-NI M5 0.5 50 2.8 2.5 5 8 9.2 4 7.3 CAD 请求报价
SANS-M5-60-B-NI M5 0.5 60 2.8 2.5 5 8 9.2 4 8.6 CAD 请求报价
SANS-M6-15-B-NI M6 0.75 15 3 3 6 10 11.5 4 4.1 CAD 请求报价
SANS-M6-20-B-NI M6 0.75 20 3 3 6 10 11.5 4 5 CAD 请求报价
SANS-M6-25-B-NI M6 0.75 25 3 3 6 10 11.5 4 5.9 CAD 请求报价
SANS-M6-30-B-NI M6 0.75 30 3 3 6 10 11.5 4 6.8 CAD 请求报价
SANS-M6-35-B-NI M6 0.75 35 3 3 6 10 11.5 4 7.7 CAD 请求报价
SANS-M6-40-B-NI M6 0.75 40 3 3 6 10 11.5 4 8.6 CAD 请求报价
SANS-M6-45-B-NI M6 0.75 45 3 3 6 10 11.5 4 9.5 CAD 请求报价
SANS-M6-50-B-NI M6 0.75 50 3 3 6 10 11.5 4 10 CAD 请求报价
SANS-M6-60-B-NI M6 0.75 60 3 3 6 10 11.5 4 12 CAD 请求报价
SANS-M8-20-B-NI M8 0.75 20 4 4 8 13 15 5 9.7 CAD 请求报价
SANS-M8-25-B-NI M8 0.75 25 4 4 8 13 15 5 11 CAD 请求报价
SANS-M8-30-B-NI M8 0.75 30 4 4 8 13 15 5 13 CAD 请求报价
SANS-M8-35-B-NI M8 0.75 35 4 4 8 13 15 5 15 CAD 请求报价
SANS-M8-40-B-NI M8 0.75 40 4 4 8 13 15 5 17 CAD 请求报价
SANS-M8-45-B-NI M8 0.75 45 4 4 8 13 15 5 18 CAD 请求报价
SANS-M8-50-B-NI M8 0.75 50 4 4 8 13 15 5 20 CAD 请求报价
SANS-M8-60-B-NI M8 0.75 60 4 4 8 13 15 5 23 CAD 请求报价
SANS-M10-25-B-NI M10 1 25 5 5 10 17 19.6 6 20 CAD 请求报价
SANS-M10-30-B-NI M10 1 30 5 5 10 17 19.6 6 22 CAD 请求报价
SANS-M10-35-B-NI M10 1 35 5 5 10 17 19.6 6 25 CAD 请求报价
SANS-M10-40-B-NI M10 1 40 5 5 10 17 19.6 6 28 CAD 请求报价
SANS-M10-45-B-NI M10 1 45 5 5 10 17 19.6 6 30 CAD 请求报价
SANS-M10-50-B-NI M10 1 50 5 5 10 17 19.6 6 33 CAD 请求报价
SANS-M10-60-B-NI M10 1 60 5 5 10 17 19.6 6 38 CAD 请求报价
SANS-M10-70-B-NI M10 1 70 5 5 10 17 19.6 6 43 CAD 请求报价
SANS-M10-80-B-NI M10 1 80 5 5 10 17 19.6 6 49 CAD 请求报价
SANS-M10-90-B-NI M10 1 90 5 5 10 17 19.6 6 54 CAD 请求报价
SANS-M10-100-B-NI M10 1 100 5 5 10 17 19.6 6 60 CAD 请求报价
SANS-M12-30-B-NI M12 1 30 6 6 12 19 21.9 6 30 CAD 请求报价
SANS-M12-35-B-NI M12 1 35 6 6 12 19 21.9 6 34 CAD 请求报价
SANS-M12-40-B-NI M12 1 40 6 6 12 19 21.9 6 38 CAD 请求报价
SANS-M12-45-B-NI M12 1 45 6 6 12 19 21.9 6 42 CAD 请求报价
SANS-M12-50-B-NI M12 1 50 6 6 12 19 21.9 6 46 CAD 请求报价
SANS-M12-60-B-NI M12 1 60 6 6 12 19 21.9 6 54 CAD 请求报价
SANS-M12-70-B-NI M12 1 70 6 6 12 19 21.9 6 62 CAD 请求报价
SANS-M12-80-B-NI M12 1 80 6 6 12 19 21.9 6 69 CAD 请求报价
SANS-M12-90-B-NI M12 1 90 6 6 12 19 21.9 6 77 CAD 请求报价
SANS-M12-100-B-NI M12 1 100 6 6 12 19 21.9 6 85 CAD 请求报价
SANS-M16-40-B-NI M16 1.5 40 7 8 16 24 27.7 8 68 CAD 请求报价
SANS-M16-45-B-NI M16 1.5 45 7 8 16 24 27.7 8 75 CAD 请求报价
SANS-M16-50-B-NI M16 1.5 50 7 8 16 24 27.7 8 82 CAD 请求报价
SANS-M16-60-B-NI M16 1.5 60 7 8 16 24 27.7 8 95 CAD 请求报价
SANS-M16-70-B-NI M16 1.5 70 7 8 16 24 27.7 8 110 CAD 请求报价
SANS-M16-80-B-NI M16 1.5 80 7 8 16 24 27.7 8 120 CAD 请求报价
SANS-M16-90-B-NI M16 1.5 90 7 8 16 24 27.7 8 140 CAD 请求报价
SANS-M16-100-B-NI M16 1.5 100 7 8 16 24 27.7 8 150 CAD 请求报价
SANS-M16-120-B-NI M16 1.5 120 7 8 16 24 27.7 8 180 CAD 请求报价
SANS-M20-45-B-NI M20 1.5 45 8 10 20 30 34.6 10 120 CAD 请求报价
SANS-M20-50-B-NI M20 1.5 50 8 10 20 30 34.6 10 140 CAD 请求报价
SANS-M20-60-B-NI M20 1.5 60 8 10 20 30 34.6 10 160 CAD 请求报价
SANS-M20-70-B-NI M20 1.5 70 8 10 20 30 34.6 10 180 CAD 请求报价
SANS-M20-80-B-NI M20 1.5 80 8 10 20 30 34.6 10 200 CAD 请求报价
SANS-M20-90-B-NI M20 1.5 90 8 10 20 30 34.6 10 220 CAD 请求报价
SANS-M20-100-B-NI M20 1.5 100 8 10 20 30 34.6 10 250 CAD 请求报价
SANS-M20-120-B-NI M20 1.5 120 8 10 20 30 34.6 10 290 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

SANS-B-NI
螺纹部 SUS304
锁定螺母 相当于SUS304

特点

  • 细牙螺纹型的止动螺丝。便于微调。
  • 用于工件定位、挡块等用途。
  • 所有产品均附带锁定螺母。
