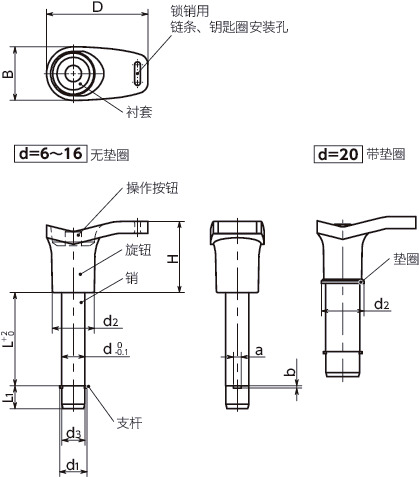

形状図
单位 : mm
| 型号 | d | L | d1 | d2 | d3 | L1 | D | H | B | a | b | 双面剪切载荷＊1 （kN） | 质量 (g) |
请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDPL-20-30 | 20 | 30 | 22.7 | 25 | 19.8 | 14.8 | 58 | 38.5 | 30.5 | 4.8 | 1.2 | 187 | 136 | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PDPL | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 衬套 | 相当于SUS303 |
| 操作按钮 | 聚缩醛（红） |
| 销 | 钢 三价铬酸盐处理 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS302 |
| 垫圈 | 相当于SUS303 |
特点

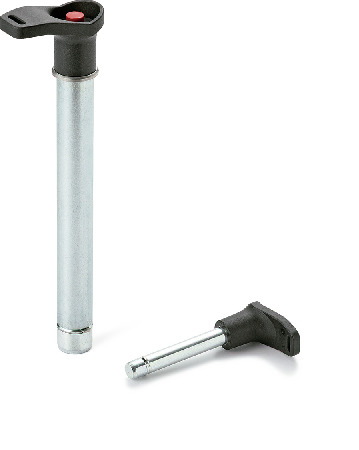

- 带L形旋钮的锁销。
- 旋钮的把手为一侧突出的形状，即使设置在墙面附近也能操作。
- 可快速进行工件的定位、固定。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

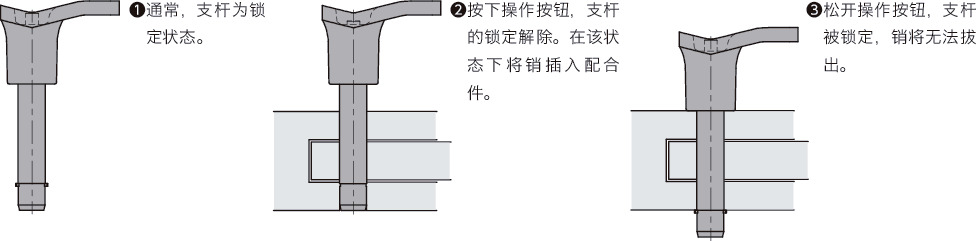

操作
