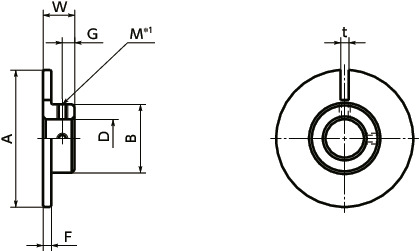

形状図
＊1： 轴孔径为φ4以下时，附带1个止动螺丝。
尺寸・CAD
单位 : mm
| 型号 | A | W | B | F | t | G | M | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| MPF-40-4 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-5 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-6 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-6.35 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-8 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-9.525 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-10 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| MPF-40-12 | 40 | 10 | 20 | 1.5 | 2 | 4.5 | M3 | CAD | 请求报价 |
| 型号 | 惯性 力矩 （kg・m2）＊1 |
质量 （g）＊1 |
|---|---|---|
| MPF-40-4 | 1.4×10-6 | 9.8 |
| MPF-40-5 | 1.4×10-6 | 9.8 |
| MPF-40-6 | 1.4×10-6 | 9.8 |
| MPF-40-6.35 | 1.4×10-6 | 9.8 |
| MPF-40-8 | 1.4×10-6 | 9.8 |
| MPF-40-9.525 | 1.4×10-6 | 9.8 |
| MPF-40-10 | 1.4×10-6 | 9.8 |
| MPF-40-12 | 1.4×10-6 | 9.8 |
＊1： 最大轴孔径时的值。
构造
材质、表面处理
| MPF | |
|---|---|

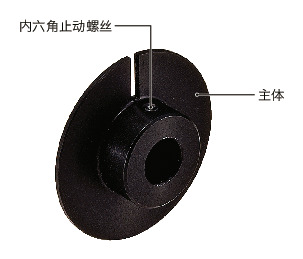

| 主体 | A2017 阳极氧化处理 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |

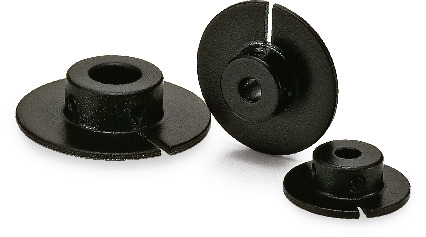

特点

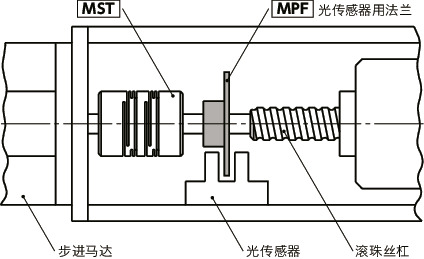

- 用于原点检测等的光传感器法兰。
- 轻量，极小的惯性力矩。
- 轴孔成品。轴孔径为φ4-φ15。
- 也制作法兰外径，狭缝宽度，轴孔径，材质和表面处理等特殊规格的产品。请垂询客户中心。
