• FPD固定件(显示面板固定设备)

DKB-AA

键盘固定零件 - 固定型

Mounting System for Keyboard

  • 铝框架
  • 墙面面板、钣金
  • 铝框架端面

形状図

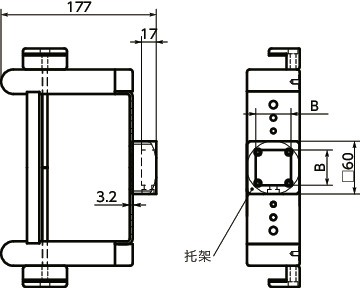

DKB-AA键盘固定零件 - 固定型寸法図

尺寸・CAD

单位 : mm

型号 B 质量
(g)
CAD 请求报价
DKB-500-AA-40 40 970 CAD 请求报价

●附带内六角短头螺栓(M8×16mm)。

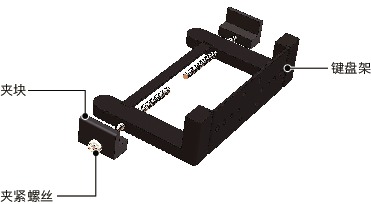

构造

DKB-AA键盘固定零件 - 固定型


材质、表面处理

DKB DKB-AA/DKB-PB
键盘架 AC4C-F
静电喷涂
夹块 AC4C-F
静电喷涂
夹紧螺丝 SWRCH
三价铬酸盐处理
托架 - A6063
阳极氧化处理

特点

  • 可将键盘完全固定在安装对象上。
  • 通过紧固夹紧螺丝,可切实固定键盘,防止掉落。
  • 从B5尺寸的笔记本电脑到宽500mm的键盘均可装配。
  • 根据安装对象的种类,备有3种FPD固定件®
    铝框架用/墙面面板、钣金用----DKB
    铝框架端面安装用---DKB-AA
    圆管用----DKB-PB
  • 出厂时附带2个尺寸的夹紧螺丝(十字槽盘头小螺钉)。
    M6×40 :键盘宽度为256mm-280mm时使用。
    M6×140:键盘宽度为280mm-500mm时使用。

用途

机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械

铝框架用/墙面面板、钣金用

DKB/DKB-AA/DKB-PB键盘固定零件 - 固定型

型号 质量(g)
DKB-500 800

安装孔部详图

DKB/DKB-AA/DKB-PB键盘固定零件 - 固定型

DKB/DKB-AA/DKB-PB/DKM键盘固定零件 - 固定型


相关产品

备有单轴型的键盘固定零件DKBR
DKBR-AFDKBR-AADKBR-PB

DKB-AA键盘固定零件 - 固定型


型号列表
