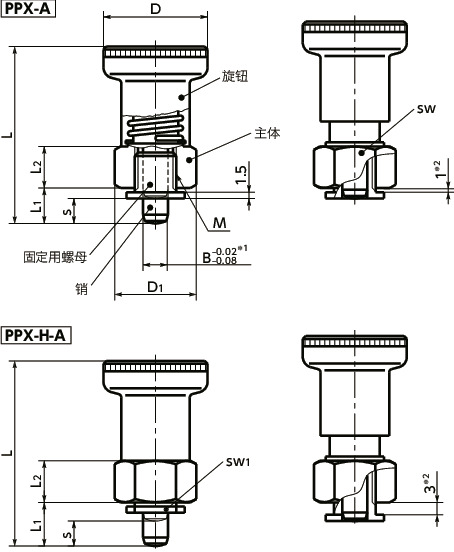

形状図
＊1： 变更了销的公差。
＊2： 将销收纳到固定用螺母中的尺寸。小于该尺寸时，销会从固定用螺母中弹出。
材质、表面处理
| PPX | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 主体 | SUM22L 三价铬酸盐处理 |
| 固定用螺母 | SUM22L 三价铬酸盐处理 |
| 销 | SUS303 镀镍 |
| 弹簧 | SUS301 |
特点
- PPX-A、PPX-H-A、PPY-A、PPX-H-A专用扳手。
使用例
强度
| 型号 | 型号 | 容许拉伸载荷（N） |
|---|---|---|
| PPX-6-A | PPX-6H-A | 400 |
| PPX-8-A | PPX-8H-A | 500 |
旋钮有可能脱落，因此旋钮的拉伸载荷请不要超过上表的数值。
请使用专用扳手PPX-W进行安装。
| 型号 | 质量（g） |
|---|---|
| PPX-W | 100 |
