• 旋钮

KDMS-SC

防脱落凹槽旋钮

Dimple Knob with Captive Mechanism

一看就会的产品使用要领解说


形状図

KDMS-SC防脱落凹槽旋钮寸法図

尺寸・CAD

选择

M(粗牙) 螺纹公称直径
所有
M4
M5
M6
M8
Lm
所有
5
6
8
10
轴环
所有
BK
WH

单位 : mm

型号 D M(粗牙) 螺纹公称直径 螺距 Lm H s d d1 L 质量
(g)
轴环 CAD下载 请求报价
KDMS-16-M4-10-SC-BK 16 M4 0.7 5 11 2 11 3 10 3 BK CAD 请求报价
KDMS-16-M4-16-SC-BK 16 M4 0.7 5 11 2 11 3 16 4 BK CAD 请求报价
KDMS-16-M4-10-SC-WH 16 M4 0.7 5 11 2 11 3 10 3 WH CAD 请求报价
KDMS-16-M4-16-SC-WH 16 M4 0.7 5 11 2 11 3 16 4 WH CAD 请求报价
KDMS-20-M5-10-SC-BK 20 M5 0.8 6 14 4 15 3.9 10 6 BK CAD 请求报价
KDMS-20-M5-16-SC-BK 20 M5 0.8 6 14 4 15 3.9 16 6 BK CAD 请求报价
KDMS-20-M5-20-SC-BK 20 M5 0.8 6 14 4 15 3.9 20 7 BK CAD 请求报价
KDMS-20-M5-10-SC-WH 20 M5 0.8 6 14 4 15 3.9 10 6 WH CAD 请求报价
KDMS-20-M5-16-SC-WH 20 M5 0.8 6 14 4 15 3.9 16 6 WH CAD 请求报价
KDMS-20-M5-20-SC-WH 20 M5 0.8 6 14 4 15 3.9 20 7 WH CAD 请求报价
KDMS-25-M6-16-SC-BK 25 M6 1 8 18 6 19 4.6 16 11 BK CAD 请求报价
KDMS-25-M6-20-SC-BK 25 M6 1 8 18 6 19 4.6 20 12 BK CAD 请求报价
KDMS-25-M6-25-SC-BK 25 M6 1 8 18 6 19 4.6 25 12 BK CAD 请求报价
KDMS-25-M6-16-SC-WH 25 M6 1 8 18 6 19 4.6 16 11 WH CAD 请求报价
KDMS-25-M6-20-SC-WH 25 M6 1 8 18 6 19 4.6 20 12 WH CAD 请求报价
KDMS-25-M6-25-SC-WH 25 M6 1 8 18 6 19 4.6 25 12 WH CAD 请求报价
KDMS-32-M8-20-SC-BK 32 M8 1.25 10 18 6 24 6.3 20 22 BK CAD 请求报价
KDMS-32-M8-25-SC-BK 32 M8 1.25 10 18 6 24 6.3 25 23 BK CAD 请求报价
KDMS-32-M8-20-SC-WH 32 M8 1.25 10 18 6 24 6.3 20 22 WH CAD 请求报价
KDMS-32-M8-25-SC-WH 32 M8 1.25 10 18 6 24 6.3 25 23 WH CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

KDMS-SC
旋钮 尼龙6(各种颜色)
螺纹部 SUSXM7

特点

  • 可根据型号的末尾符号选择旋钮的颜色。白色最适合用于医疗机械等。
末尾符号 旋钮颜色
BK 亚光黑
WH 亚光白

使用注意事项

  • 请将盖子侧的螺孔小径设定在d1以上。
  • 请将盖子厚度设定在0.8mm以上。

相关产品

有防脱落型滚花旋钮。
KNM-SCKNM-SC
KUM-SCKUM-SC

KDMS-SC防脱落凹槽旋钮


安装示例

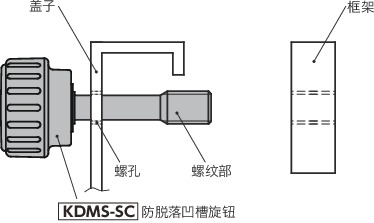

请在护罩上加工螺纹孔,将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上,即使从框架上卸下螺丝,旋钮也不会从盖子上脱落。
