形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KVFS-30-M6 | 30 | M6 | 1 | 7 | 12 | 10 | 10 | 21 | CAD | 请求报价 |
材质、表面处理
| KVFS | |
|---|---|
| 旋钮 | 烧结合金（不锈钢）＊1 |
| 螺纹部 | - |
＊1： 烧结合金制。与普通不锈钢相比，耐腐蚀性不佳。在恶劣环境下使用时敬请注意。
特点

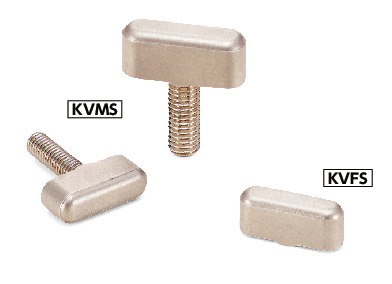

- 易于受力的不锈钢制一字形旋钮。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KVFS-30-M6 | 30 | M6 | 1 | 7 | 12 | 10 | 10 | 21 | CAD | 请求报价 |
| KVFS | |
|---|---|
| 旋钮 | 烧结合金（不锈钢）＊1 |
| 螺纹部 | - |
＊1： 烧结合金制。与普通不锈钢相比，耐腐蚀性不佳。在恶劣环境下使用时敬请注意。
