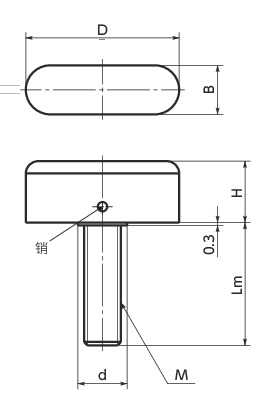

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KVMS-36-M10-20 | 36 | M10 | 1.5 | 20 | 14.5 | 12 | 12 | 48 | CAD | 请求报价 |
| KVMS-36-M10-30 | 36 | M10 | 1.5 | 30 | 14.5 | 12 | 12 | 53 | CAD | 请求报价 |
| KVMS-36-M10-40 | 36 | M10 | 1.5 | 40 | 14.5 | 12 | 12 | 55 | CAD | 请求报价 |
材质、表面处理
| KVMS | |
|---|---|
| 旋钮 | 烧结合金（不锈钢）＊1 |
| 螺纹部 | SUS304 |
| 销 | 不锈钢 |
＊1： 烧结合金制。与普通不锈钢相比，耐腐蚀性不佳。在恶劣环境下使用时敬请注意。
特点

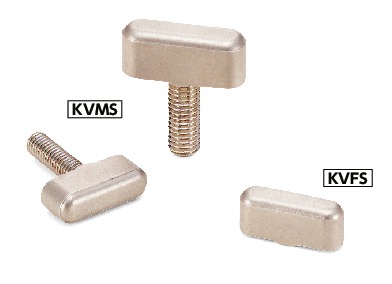

- 易于受力的不锈钢制一字形旋钮。
