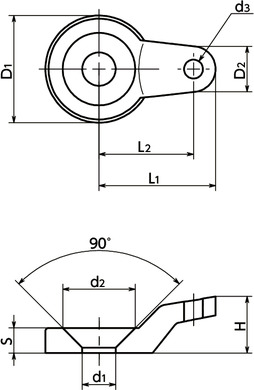

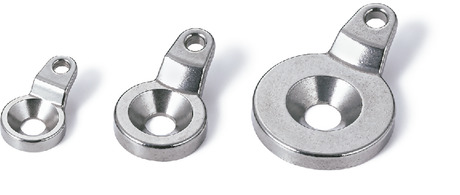

形状図
尺寸・CAD
单位 : mm
| 型号 | d1 | d2 | d3 | D1 | D2 | L1 | L2 | H | S | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRW-4.3-12 | 4.3 | 9.2 | 2.5 | 12 | 6 | 13.5 | 10.8 | 7 | 3 | 2 | CAD | 请求报价 |
| PRW-4.3-15 | 4.3 | 9.2 | 2.5 | 15 | 6.3 | 15 | 12.3 | 7 | 3 | 4 | CAD | 请求报价 |
| PRW-5.3-17 | 5.3 | 11.5 | 3 | 17 | 7.2 | 18.5 | 15 | 7 | 4 | 7 | CAD | 请求报价 |
| PRW-5.3-22 | 5.3 | 11.5 | 3 | 22 | 7.5 | 21 | 17.5 | 9 | 4 | 12 | CAD | 请求报价 |
| PRW-6.4-26 | 6.4 | 13.7 | 3.5 | 26 | 8.1 | 24 | 20.3 | 9 | 4 | 15 | CAD | 请求报价 |
材质、表面处理
| PRW | |
|---|---|
| 主体 | 相当于SUS316L |
特点
- 可安装在锁销用链条、锁销用卷线的钥匙圈上用螺丝固定。
-
请使用埋头小螺钉固定。
＊不附带埋头小螺钉。

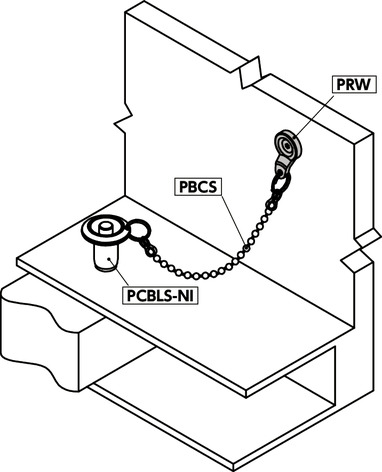

使用例
适用的锁销用链条
| 保持器垫圈型号 | 适用锁销用链条型号 | ||
|---|---|---|---|
| PBC PBC | PBCS PBCS | PSRC PSRC | |
| PRW-4.3-12 | PBC-＊-14 | PBCS-＊-14 | PSRC-＊-14 |
| PRW-4.3-15 | |||
| PRW-5.3-17 | PBC-＊-14 PBC-＊-18 |
PBCS-＊-14 PBCS-＊-18 |
PSRC-＊-14 PSRC-＊-18 |
| PRW-5.3-22 | |||
| PRW-6.4-26 | PBC-＊-14 PBC-＊-18 PBC-＊-24 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
锁销用链条的详情请参照各产品页。
