• 柱塞

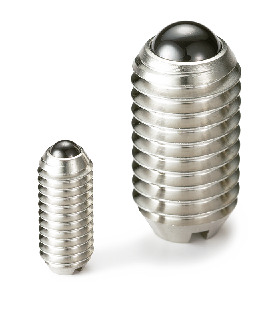

小型球头柱塞

Miniature Ball Plunger

PBF-KN-A4-CE

一看就会的产品使用要领解说

短片示例为PAFPAF)。本产品也可进行同样的操作。


形状図

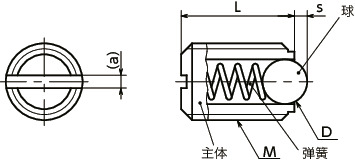

PBF-KN-A4-CE小型球头柱塞寸法図

尺寸・CAD

选择

M(粗牙)
螺纹公称直径
所有
M4
M5
M6
M8
M10
M12
M16
L
所有
9
12
14
16
19
22
24
类型
所有
轻载
重载

单位 : mm

型号 M(粗牙)
螺纹公称直径
螺距 s L D a 载荷(N)
min./max.
质量
(g)
类型 CAD下载 请求报价
PBF-4-KN-A4-CE M4 0.7 0.8 9 2.5 0.6 8.5/14 0.4 轻载 CAD 请求报价
PBF-5-KN-A4-CE M5 0.8 0.9 12 3 0.8 8/14 1 轻载 CAD 请求报价
PBF-6-KN-A4-CE M6 1 1 14 3.5 1 11/18 2 轻载 CAD 请求报价
PBF-8-KN-A4-CE M8 1.25 1.5 16 4.5 1.2 18/31 4 轻载 CAD 请求报价
PBF-10-KN-A4-CE M10 1.5 2 19 6 1.5 24/45 7 轻载 CAD 请求报价
PBF-12-KN-A4-CE M12 1.75 2.5 22 8 2 26/49 10 轻载 CAD 请求报价
PBF-16-KN-A4-CE M16 2 3.5 24 10 2 41/86 23 轻载 CAD 请求报价
PBF-4-KSN-A4-CE M4 0.7 0.8 9 2.5 0.6 12/18 0.4 重载 CAD 请求报价
PBF-5-KSN-A4-CE M5 0.8 0.9 12 3 0.8 15/22 1 重载 CAD 请求报价
PBF-6-KSN-A4-CE M6 1 1 14 3.5 1 19/28 2 重载 CAD 请求报价
PBF-8-KSN-A4-CE M8 1.25 1.5 16 4.5 1.2 36/62 4 重载 CAD 请求报价
PBF-10-KSN-A4-CE M10 1.5 2 19 6 1.5 57/104 7 重载 CAD 请求报价
PBF-12-KSN-A4-CE M12 1.75 2.5 22 8 2 61/110 10 重载 CAD 请求报价
PBF-16-KSN-A4-CE M16 2 3.5 24 10 2 68/142 23 重载 CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

PBF-KN-A4-CE*1 PBF-KSN-A4-CE*1
主体 SUS316L SUS316L
陶瓷(氮化硅) 陶瓷(氮化硅)
弹簧 相当于SUS631 相当于SUS631

*1: 为了与PBF-KN-A4-CE区分,PBF-KSN-A4-CE的螺纹部刻有2条激光刻印线。


特点

  • 陶瓷制微型球头柱塞。
  • 主体为SUS316L制。耐腐蚀性优良。
  • 球头为陶瓷制。耐磨损性优良。
  • 有轻载型和重载型。
  • 可根据产品符号载荷类型。
    PBF-*-KN-A4-CE----轻载
    PBF-*-KSN-A4-CE----重载
