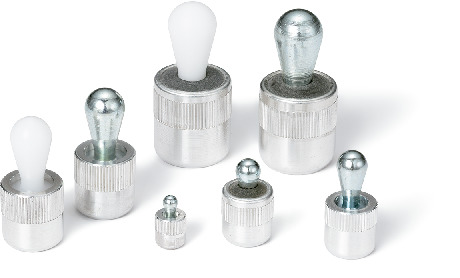

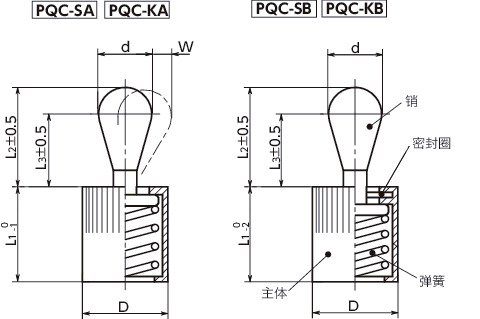

形状図
单位 : mm
材质、表面处理
| PQC-SA | PQC-SB | |
|---|---|---|
| 主体 | 铝（银） | 铝（银） |
| 销 | 钢铁 三价铬酸盐处理 |
钢铁 三价铬酸盐处理 |
| 密封圈 | - | CR（氯丁橡胶） |
| 弹簧 | 轻载：相当于SUS301 中载：弹簧钢、四氧化三铁膜 重载：弹簧钢、三价铬酸盐处理 |
轻载：相当于SUS301 中载：弹簧钢、四氧化三铁膜 重载：弹簧钢、三价铬酸盐处理 |
特点
- 敲入型快接销柱塞。
- 单触操作即可进行工件定位与固定。
- PQC-SB带密封圈，因此脏物或灰尘不易进入内部。
-
可在相同尺寸的商品中选择载荷。为了区分载荷弹簧涂有颜色。

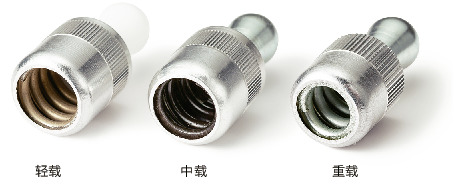

轻载----浅褐色
中载----黑色
重载----银色
- 可根据型号的末尾符号选择销材质、密封圈的有无。
| 末尾符号 | 销材质 | 密封圈 |
|---|---|---|
| SA | 钢 | 无 |
| SB | 钢 | 有 |
使用注意事项
建议每循环5,000次，各向内部涂抹润滑脂一次。在润滑脂干燥的状态下使用时，可能导致性能下降或引发故障。PQC-SAPQC-KA----可从上部、底部涂抹润滑脂。
PQC-SBPQC-KB----仅可从底部涂抹润滑脂。
安装方法

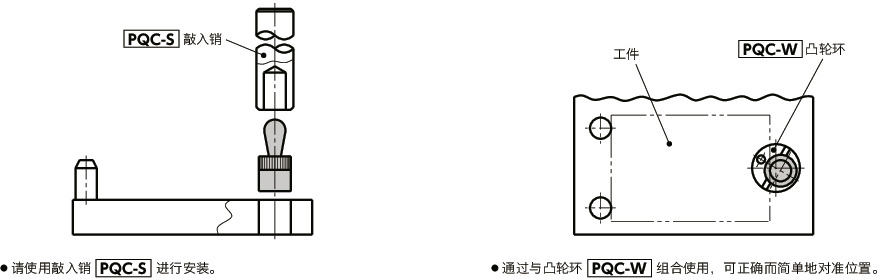

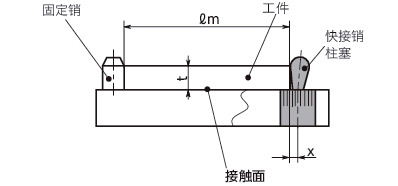

安装孔的位置由工件长度ℓm和孔偏移量x决定。x的计算方法如下。

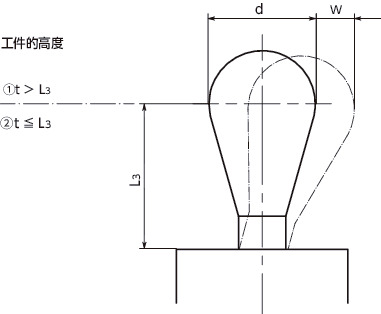

W＝销的最大移动量
t＝工件的高度
x＝工件端面与快接销柱塞安装孔中心之间的距离
①工件高度t大于L3时
x＝d/2－W/2
②工件高度t小于或等于L3时
x＝d/2－(L3－t)×0.123
在①的情况下，除横向夹紧力外，还会产生向下的拉力，将工件压紧在接触面上。
安装孔尺寸
