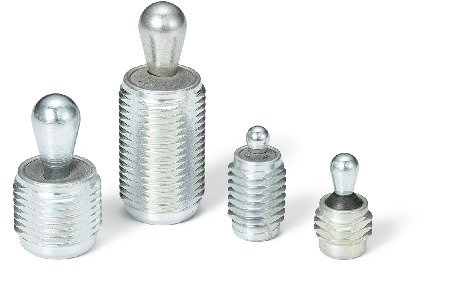

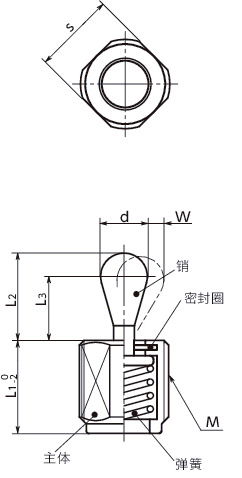

形状図
单位 : mm
| 型号 | M 螺纹公称直径 |
螺距 | 粗牙/细牙 | L1 | L2 | L3 | d | s | W | c | 载荷（N） | 类型 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PQCM-5-20-19-SB | M12 | 1.75 | 粗牙 | 19 | 6 | 3.5 | 5 | 10 | 0.8 | 1.5×45° | 20 | 轻载 | 6 | CAD | 请求报价 |
材质、表面处理
| PQCM | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
| 销 | 钢、淬火 三价铬酸盐处理 |
| 密封圈 | CR（氯丁橡胶） |
| 弹簧 | 轻载：相当于SUS301 中载：弹簧钢、四氧化三铁膜 重载：弹簧钢、三价铬酸盐处理 |
特点
- 旋入型快接销柱塞。
- 单触操作即可进行工件定位与固定。
- 带密封圈，因此脏物或灰尘不易进入内部。
- 可选择载荷及主体长度。
-

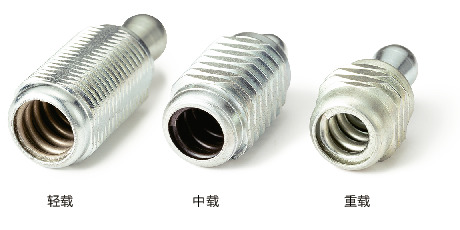

为了区分载荷，弹簧涂有颜色。
轻载----浅褐色
中载----黑色
重载----银色
使用注意事项
建议每循环5,000次，各向内部涂抹润滑脂一次。在润滑脂干燥的状态下使用时，可能导致性能下降或引发故障。仅可从底部涂抹润滑脂。

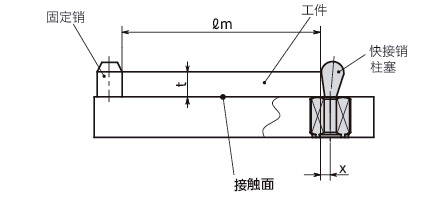

安装方法
安装孔的位置由工件长度ℓm和孔偏移量x决定。x的计算方法如下。
W＝销的最大移动量
t＝工件的高度
x＝工件端面与快接销柱塞安装孔中心之间的距离

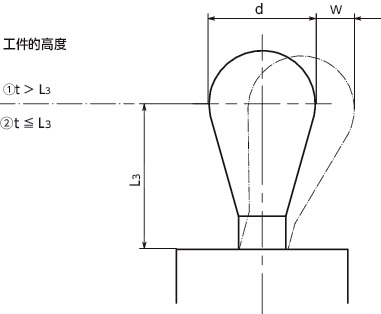

①工件高度t大于L3时
x＝d/2－W/2
②工件高度t小于或等于L3时
x＝d/2－(L3－t)×0.123
在①的情况下，除横向夹紧力外，还会产生向下的拉力，将工件压紧在接触面上。
安装孔尺寸

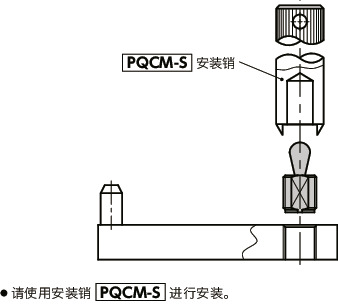

PQCM用附件
备有安装销PQCM-S。
