六角型受损螺丝拆卸套筒组件

Stripped Hex Head Screws/bolts Removal Sockets Sets

SKEK-SET

  • 作业简单

一看就会的产品使用要领解说


尺寸・CAD

单位 : mm

型号*1 六角型受损螺丝拆卸套筒 重量*2
(g)
请求报价
插入角度 适用六角对边宽度公称
SKEK-6.35-4SET 6.35 5.5・7・8・10 81 请求报价
SKEK-9.5-8SET 9.5 8・10・12・13・14・16・17・19 417 请求报价

*1: 套筒、套筒架配套成组件。

SKEK-6.35-4SET的外形尺寸 宽度:21mm ・ 全长:150mm ・ 高度:30mm

SKEK-9.5-8SET的外形尺寸 宽度:26mm ・ 全长:200mm ・ 高度:42mm

*2: 套筒、套筒架的总重量。

套件内容

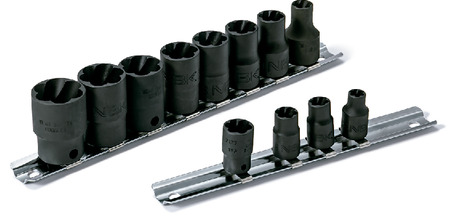

SKEK-SET六角型受损螺丝拆卸套筒组件

SKEK-6.35-4SET插入角度6.35

单位 : mm

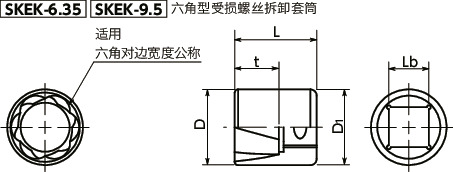

型号 适用
六角对边宽度公称
Lb
插入角度
t D D1 L 质量
(g)
SKEK-5.5-6.35 5.5 6.35 5 8.8 13 23 14
SKEK-7-6.35 7 6.35 6 10.9 13 23 14
SKEK-8-6.35 8 6.35 8 11.5 13 23 14
SKEK-10-6.35 10 6.35 10 14.8 13 23 17

SKEK-9.5-4SET插入角度9.5

单位 : mm

型号 适用
六角对边宽度公称
Lb
插入角度
t D D1 L 质量
(g)
SKEK-8-9.5 8 9.5 8 11.5 19 32 40
SKEK-10-9.5 10 9.5 10 14.8 19 32 41
SKEK-12-9.5 12 9.5 12 17 19 32 44
SKEK-13-9.5 13 9.5 12 18.5 19 32 46
SKEK-14-9.5 14 9.5 14 19.7 19 32 48
SKEK-16-9.5 16 9.5 14 22.2 22 32 66
SKEK-17-9.5 17 9.5 16 23.5 22 35 80
SKEK-19-9.5 19 9.5 16 26 22 35 92

材质、表面处理

SKEK-SET
套筒主体 SCM435
磷酸锰保护膜
套筒架 导轨 碳钢
镀镍镀铬
支架 碳钢
镀镍

用途

用于拆卸角部受损的六角螺栓和六角螺母

特点

  • 可拆卸因角部受损无法用普通工具拆卸的六角螺栓、六角螺母的套筒组件。

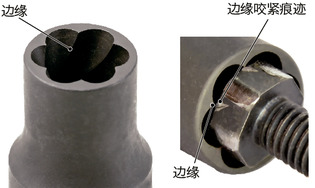

  • 套筒内部的边缘可牢牢咬紧角部受损的六角螺栓及六角螺母,从而将其拆下。

SKEK-SET六角型受损螺丝拆卸套筒组件

  • 即使是头部为圆形的螺丝,只要边缘可以咬紧,就能使用。
  • 右螺纹拆卸专用。
  • 本品为插入角度不同的组件。
    插入角度6.35----SKEK-6.35-4SET
    插入角度9.5----SKEK-9.5-8SET
  • 套筒可收纳至套筒架,便于携带。倒放或摇动都不会使套筒脱落。
  • 利用套筒架轨道上的孔,可以挂在墙壁上或装到工具箱上。

使用例

在工具接触较少的状态下转动,导致角部破损时。
因长期置于室外环境所产生的锈迹或腐蚀而导致角部破损时。
因强行拆卸锈死的螺丝而导致角部破损时。
因使用错误尺寸的工具而导致角部破损时。


使用注意事项

  • 不能用于左螺纹。
  • 有些螺丝及螺母因材质和硬度的原因,边缘可能无法咬紧。
  • 拆下的螺丝及螺母的六角部分会留下边缘咬紧的痕迹。螺丝和螺母不能重复使用。
  • 请勿安装在冲击扳手等动力工具上使用。
  • 由于是金属制品,请勿用于通电部位。
  • 嵌入工具时螺丝的六角部分会产生毛刺。请注意避免毛刺划伤手。
  • 套筒内部边缘形状锐利。请注意避免因接触而受伤。
  • 请勿用于拆卸螺丝以外的用途。

使用方法

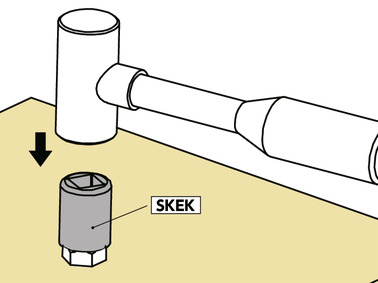

  1. SKEK安装在市售套筒扳手上。
  2. SKEK垂直抵住六角螺栓或六角螺母,使边缘咬紧。

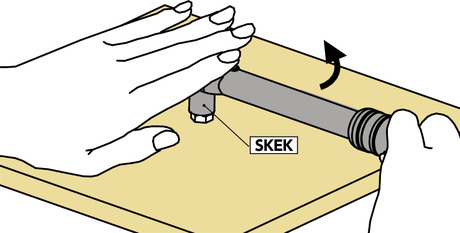

  3. 从上方按住套筒扳手的头部,向拧松方向旋转,将六角螺栓、六角螺母拆下。由于螺旋状边缘紧紧咬住*1,因此螺丝转动,可以被拆下。

SKEK-SET六角型受损螺丝拆卸套筒组件

*1: 边缘未咬紧而空转时,请将SKEK从套筒扳手等上拆下,用塑料锤等轻轻敲击,使之咬紧六角螺栓及六角螺母。用锤子敲击时,安装螺丝的部位也会受到冲击。请注意使用部位。

SKEK-SET六角型受损螺丝拆卸套筒组件
