LUDM-78-10-LWP30

塑料夹紧手柄-长孔用垫圈装入型

Plastic Clamp Lever with Flat Washer for Slotted Hole - Double Arm Type

安全注意事项使用方法

符号RoHS指令

LUDM-LWP塑料夹紧手柄-长孔用垫圈装入型

一看就会的产品使用要领解说

短片示例为LEM-LWP（LEM-LWP）。本产品也可进行同样的操作。


形状図

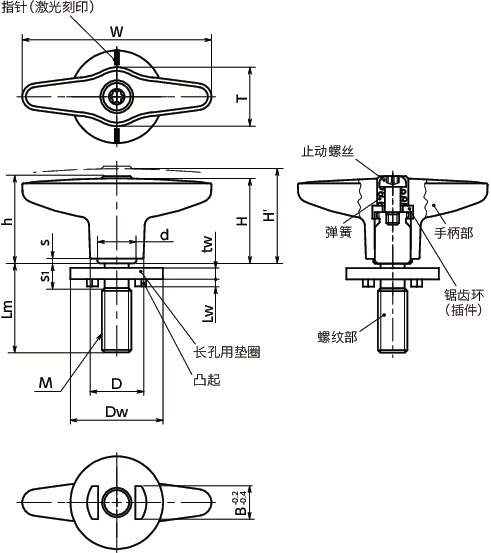

LUDM-LWP塑料夹紧手柄-长孔用垫圈装入型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M10
Lm
所有
16
20
25
32
40
50
63
80
主体
颜色
所有
BK
BL
OR
SG
YW

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm W H H' h s T D d Dw tw Lw s1 B＊1 齿数 最大载荷＊2
(N)		 最大紧固力＊2
(kN)		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LUDM-78-10-16-LWP30-BK M10 1.5 16 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 82 BK CAD 请求报价
LUDM-78-10-16-LWP30-BL M10 1.5 16 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 82 BL CAD 请求报价
LUDM-78-10-16-LWP30-OR M10 1.5 16 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 82 OR CAD 请求报价
LUDM-78-10-16-LWP30-SG M10 1.5 16 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 82 SG CAD 请求报价
LUDM-78-10-16-LWP30-YW M10 1.5 16 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 82 YW CAD 请求报价
LUDM-78-10-20-LWP30-BK M10 1.5 20 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 84 BK CAD 请求报价
LUDM-78-10-20-LWP30-BL M10 1.5 20 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 84 BL CAD 请求报价
LUDM-78-10-20-LWP30-OR M10 1.5 20 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 84 OR CAD 请求报价
LUDM-78-10-20-LWP30-SG M10 1.5 20 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 84 SG CAD 请求报价
LUDM-78-10-20-LWP30-YW M10 1.5 20 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 84 YW CAD 请求报价
LUDM-78-10-25-LWP30-BK M10 1.5 25 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 87 BK CAD 请求报价
LUDM-78-10-25-LWP30-BL M10 1.5 25 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 87 BL CAD 请求报价
LUDM-78-10-25-LWP30-OR M10 1.5 25 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 87 OR CAD 请求报价
LUDM-78-10-25-LWP30-SG M10 1.5 25 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 87 SG CAD 请求报价
LUDM-78-10-25-LWP30-YW M10 1.5 25 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 87 YW CAD 请求报价
LUDM-78-10-32-LWP30-BK M10 1.5 32 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 90 BK CAD 请求报价
LUDM-78-10-32-LWP30-BL M10 1.5 32 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 90 BL CAD 请求报价
LUDM-78-10-32-LWP30-OR M10 1.5 32 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 90 OR CAD 请求报价
LUDM-78-10-32-LWP30-SG M10 1.5 32 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 90 SG CAD 请求报价
LUDM-78-10-32-LWP30-YW M10 1.5 32 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 90 YW CAD 请求报价
LUDM-78-10-40-LWP30-BK M10 1.5 40 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 94 BK CAD 请求报价
LUDM-78-10-40-LWP30-BL M10 1.5 40 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 94 BL CAD 请求报价
LUDM-78-10-40-LWP30-OR M10 1.5 40 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 94 OR CAD 请求报价
LUDM-78-10-40-LWP30-SG M10 1.5 40 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 94 SG CAD 请求报价
LUDM-78-10-40-LWP30-YW M10 1.5 40 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 94 YW CAD 请求报价
LUDM-78-10-50-LWP30-BK M10 1.5 50 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 99 BK CAD 请求报价
LUDM-78-10-50-LWP30-BL M10 1.5 50 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 99 BL CAD 请求报价
LUDM-78-10-50-LWP30-OR M10 1.5 50 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 99 OR CAD 请求报价
LUDM-78-10-50-LWP30-SG M10 1.5 50 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 99 SG CAD 请求报价
LUDM-78-10-50-LWP30-YW M10 1.5 50 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 99 YW CAD 请求报价
LUDM-78-10-63-LWP30-BK M10 1.5 63 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 105 BK CAD 请求报价
LUDM-78-10-63-LWP30-BL M10 1.5 63 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 105 BL CAD 请求报价
LUDM-78-10-63-LWP30-OR M10 1.5 63 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 105 OR CAD 请求报价
LUDM-78-10-63-LWP30-SG M10 1.5 63 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 105 SG CAD 请求报价
LUDM-78-10-63-LWP30-YW M10 1.5 63 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 105 YW CAD 请求报价
LUDM-78-10-80-LWP30-BK M10 1.5 80 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 114 BK CAD 请求报价
LUDM-78-10-80-LWP30-BL M10 1.5 80 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 114 BL CAD 请求报价
LUDM-78-10-80-LWP30-OR M10 1.5 80 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 114 OR CAD 请求报价
LUDM-78-10-80-LWP30-SG M10 1.5 80 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 114 SG CAD 请求报价
LUDM-78-10-80-LWP30-YW M10 1.5 80 78 35 39 36 2 24.3 22 16 30 3 2 7 11 26 390 11 114 YW CAD 请求报价

＊1：　请根据垫圈凸起部B尺寸设定长孔的宽度。
＊2：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LUDM-LWP
手柄部 尼龙6（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
长孔用垫圈 SUS303
止动螺丝 钢
四氧化三铁保护膜（黑）
锯齿环 锌压铸件
弹簧 不锈钢丝

特点

  • 装入长孔用垫圈的双臂型塑料制夹紧手柄。

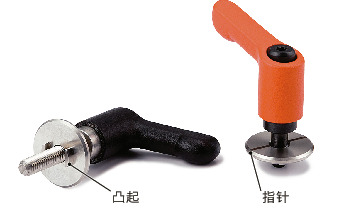

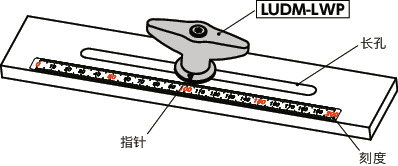

  • 由于垫圈座面部的凸起防止垫圈旋转，上方的指针一直指示刻度，因此适用于利用长孔的滑动机构。

LUDM-LWP塑料夹紧手柄-长孔用垫圈装入型

LUDM-LWP塑料夹紧手柄-长孔用垫圈装入型

  • 垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
  • 垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
  • 基于通用设计7项原则的设计。易于受力、便于操作的形状。
  • 关于通用设计⇒通用设计 UDEX®系列
  • 转动半径约为以往塑料夹紧手柄的一半。省空间。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
  • 可根据型号的末尾符号选择手柄部的颜色。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
BL 亚光蓝
YW 亚光黄

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

  • 垫圈指针请作为大致参考使用。

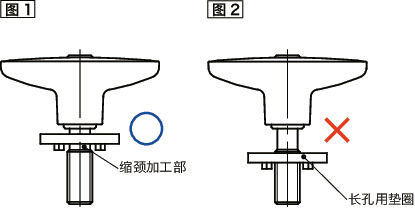

  • 紧固手柄之前，如图1所示，请确认垫圈位于缩颈加工部。如图2所示，如果在垫圈卡在螺牙上的状态下进行紧固，则可能会导致垫圈变形。

LUDM-LWP塑料夹紧手柄-长孔用垫圈装入型


相关产品

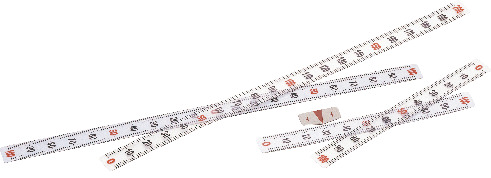

备有不锈钢制、聚酯制、纵向、横向等各种刻度。
