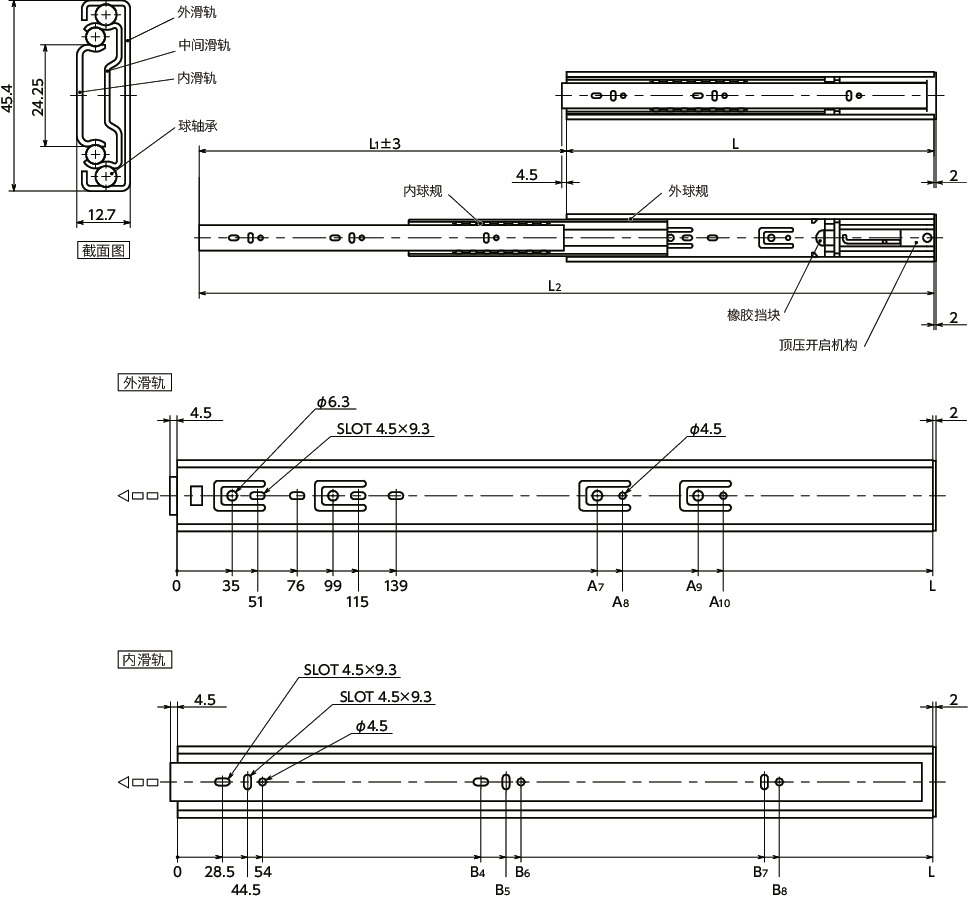

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | L2 | A7 | A8＊1 | A9 | A10＊2 | B4 | B5 | B6 | B7 | B8 | 承受载荷（N/对） 1万次/10万次＊3 |
重量＊4 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSG-350 | 350 | 350 | 700 | 195 | 211 | - | - | 125 | 141 | 150.5 | 269 | 278.5 | 380 / 290 | 1065 | CAD | 请求报价 |
| TSG-400 | 400 | 400 | 800 | 195 | 211 | - | - | 189 | 205 | 214.5 | 301 | 310.5 | 430 / 340 | 1215 | CAD | 请求报价 |
| TSG-450 | 450 | 450 | 900 | 259 | 275 | - | - | 189 | 205 | 214.5 | 333 | 342.5 | 430 / 340 | 1400 | CAD | 请求报价 |
| TSG-500 | 500 | 500 | 1000 | 291 | 307 | - | - | 189 | 205 | 214.5 | 365 | 374.5 | 380 / 290 | 1510 | CAD | 请求报价 |
| TSG-550 | 550 | 550 | 1100 | 355 | 371 | - | - | 189 | 205 | 214.5 | 397 | 406.5 | 330 / 240 | 1655 | CAD | 请求报价 |
| TSG-600 | 600 | 600 | 1200 | 387 | 403 | 451 | 467 | 253 | 269 | 278.5 | 493 | 502.5 | 300 / 200 | 1835 | CAD | 请求报价 |
| TSG-650 | 650 | 650 | 1300 | 419 | 435 | 483 | 499 | 253 | 269 | 278.5 | 525 | 534.5 | 300 / 200 | 2000 | CAD | 请求报价 |
＊1： TSG-350的安装孔A8由于会和顶压开启机构干涉，因此不可使用。
请准备欧洲螺丝，使用φ6.3的安装孔A7。
＊2： TSG-600的安装孔A10由于会和顶压开启机构干涉，因此不可使用。请准备欧洲螺丝，使用φ6.3的安装孔A9。
＊3： 滑轨开关一个往复为1次。使用所有安装孔时的参考值。减少固定部位时，承受载荷将减少。详情请参考技术资料。
＊4： 每组2个的质量。材质、表面处理
| TSG | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
| 球轴承 | 钢 淬火 |
| 外球规 | 聚丙烯 |
| 内球规 | 钢 镀锌 |
| 橡胶挡块 | 弹性体 |
| 顶压开启机构 | 钢 |
| 聚缩醛 尼龙66 |
|

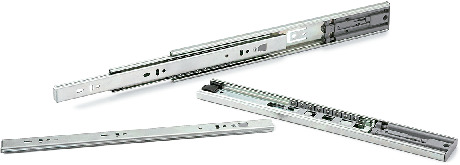

特点
- 三段抽拉式滑轨。
- 行程量大约为全闭时长度（L尺寸）的100％。
- 带用于缓和冲击的橡胶挡块。抑制操作音，防止故障、损坏。

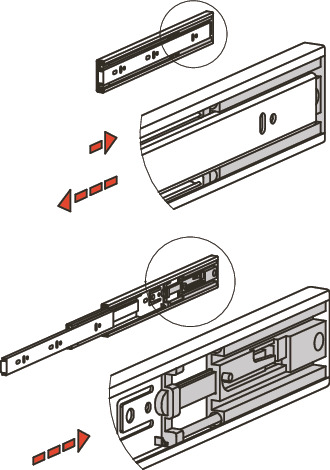

- 带按下后即打开的顶压开启机构。动作条件请确认使用注意事项。

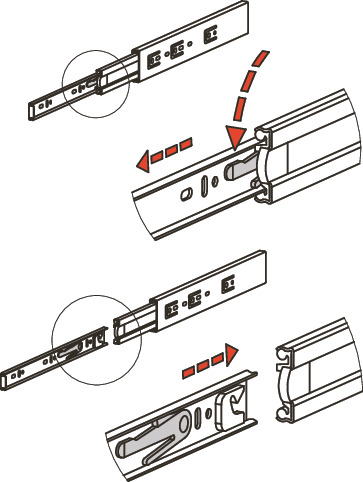

- 可拆卸内滑轨。可轻松安装，组装后拆卸抽出部。
- 在滑轨上将工具孔配置在与安装孔重叠的部分，确保即使滑轨重叠时也能使用工具安装。＊1
- 本产品为2个1组。
- 各滑轨可安装在左右任意一侧。
＊1： 虽然形状图中只标出安装孔，但可能还会存在其他孔。
用途
抽屉、滑动门、柜子各类工业设备、车辆设备、家具等
安装
请使用所有外滑轨的安装孔（φ4.5、SLOT 4.5×9.3）和内滑轨的安装孔（φ4.5、SLOT 4.5×9.3），以获得足够的承受载荷性能。长孔还可用于位置调整。
请对外滑轨的安装孔（φ6.3）使用欧洲螺丝。
安装时请使用以下螺丝。安装方法请确认技术资料。
| 安装用推荐螺丝 | 内滑轨 | 外滑轨 |
|---|---|---|
| 内六角圆头螺栓 | M4 | M4 |
| 十字槽盘头小螺钉 | M4 | M4 |
| 十字槽盘头自攻螺丝 | ST4.2 | ST4.2 |
推荐螺丝强度等级：8.8
使用注意事项
- 请勿以超出最大滑动速度0.3m/s的速度使用，否则可能会导致故障、破损。并且，在关闭时请以0.15m/s以下的速度操作。
- 如果在关闭时施加较大冲击，请另行准备用于吸收冲击的挡块。
- 将内滑轨安装到中间滑轨时，请使内球规移动到开口部前端，然后再安装。
-
顶压开启机构利用40N（每组）的力推入3mm以上进行工作。
并且最大可推入8mm。 - 可使用温度为-20℃～100℃。在达到上限、下限温度的环境下，请确认滑轨动作是否正常。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
