Nabeya Bi-tech

  • 锁销

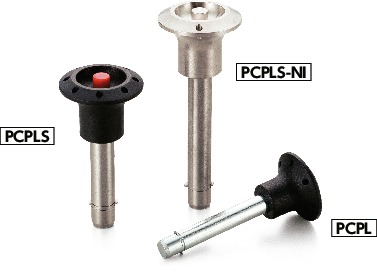

PCPLS-10-NI

锁销 - 旋钮型

Lock Pins with Stainless Steel Pawl - Knob type

安全注意事项

符号RoHS指令

PCPLS-NI锁销

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。

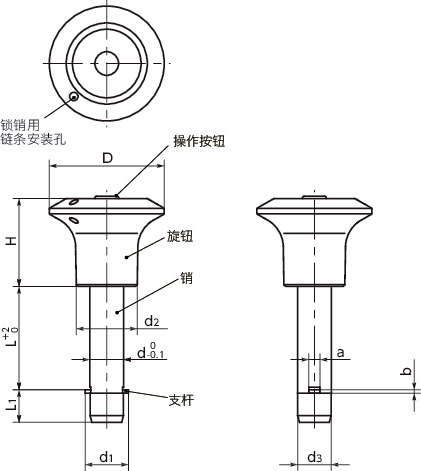

形状図

PCPLS-NI锁销 - 旋钮型寸法図

＊1：　变更了销的公差。

尺寸・CAD

选择

L
所有
15
20
25
30
35
40
45
50
60
70
80
90
100
110
120
d
所有
10

单位 : mm

型号 L L1 d d1 d3 d2 D H a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PCPLS-10-15-NI 15 9.8 10 11.7 9.9 18 34 26 3.3 1 47 84 CAD 请求报价
PCPLS-10-20-NI 20 9.8 10 11.7 9.9 18 34 26 3.3 1 47 86 CAD 请求报价
PCPLS-10-25-NI 25 9.8 10 11.7 9.9 18 34 26 3.3 1 47 89 CAD 请求报价
PCPLS-10-30-NI 30 9.8 10 11.7 9.9 18 34 26 3.3 1 47 92 CAD 请求报价
PCPLS-10-35-NI 35 9.8 10 11.7 9.9 18 34 26 3.3 1 47 95 CAD 请求报价
PCPLS-10-40-NI 40 9.8 10 11.7 9.9 18 34 26 3.3 1 47 98 CAD 请求报价
PCPLS-10-45-NI 45 9.8 10 11.7 9.9 18 34 26 3.3 1 47 101 CAD 请求报价
PCPLS-10-50-NI 50 9.8 10 11.7 9.9 18 34 26 3.3 1 47 104 CAD 请求报价
PCPLS-10-60-NI 60 9.8 10 11.7 9.9 18 34 26 3.3 1 47 110 CAD 请求报价
PCPLS-10-70-NI 70 9.8 10 11.7 9.9 18 34 26 3.3 1 47 116 CAD 请求报价
PCPLS-10-80-NI 80 9.8 10 11.7 9.9 18 34 26 3.3 1 47 122 CAD 请求报价
PCPLS-10-90-NI 90 9.8 10 11.7 9.9 18 34 26 3.3 1 47 128 CAD 请求报价
PCPLS-10-100-NI 100 9.8 10 11.7 9.9 18 34 26 3.3 1 47 134 CAD 请求报价
PCPLS-10-110-NI 110 9.8 10 11.7 9.9 18 34 26 3.3 1 47 140 CAD 请求报价
PCPLS-10-120-NI 120 9.8 10 11.7 9.9 18 34 26 3.3 1 47 146 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PCPLS-NI


材质、表面处理

PCPLS-NI
旋钮 相当于SUS303
操作按钮 相当于SUS303
销 相当于SUS303
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 性价比更高的锁销。
  • 可快速进行工件的定位、固定。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
  • 全不锈钢制。耐腐蚀性、耐热性优良。

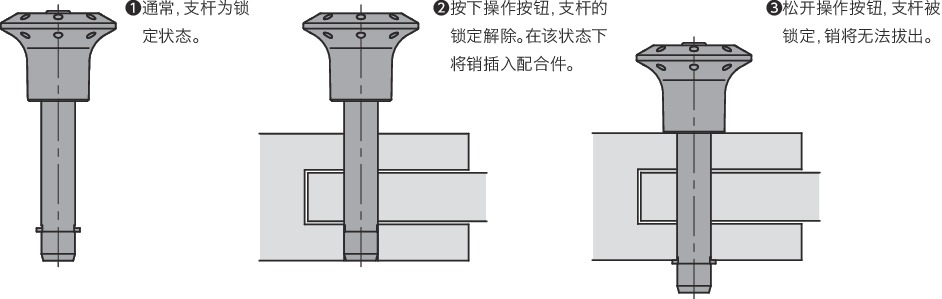

操作

PCPLS-NI锁销


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PCPL-6 PCPLS-6 PCPLS-6-NI PBC-＊-14 PBCS-＊-14 PRC-＊-14 PSRC-＊-14
PCPL-8 PCPLS-8 PCPLS-8-NI
PCPL-10 PCPLS-10 PCPLS-10-NI
PCPL-12 PCPLS-12 PCPLS-12-NI
PCPL-16 PCPLS-16 PCPLS-16-NI
PCPL-20 PCPLS-20 PCPLS-20-NI

锁销用链条的详情请参照各产品页。
