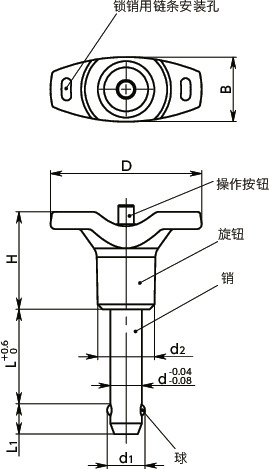

形状図
为了与PWBLS区分，PWBLS-H的销前端进行了槽加工。
单位 : mm
| 型号 | L | L1 | d | d1 | d2 | D | H | B | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWBLS-12-120-H | 120 | 10.6 | 12 | 14.5 | 24 | 58 | 36.5 | 27.5 | 144 | 190 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PWBLS | PWBLS-H | |
|---|---|---|
| 旋钮 | 尼龙6 | 尼龙6 |
| 操作按钮 | 相当于SUS303 | 相当于SUS630 |
| 销 | 相当于SUS303 | 相当于SUS630 |
| 球 | 相当于SUS420J2 | 相当于SUS420J2 |
| 内置弹簧 | 不锈钢丝 | 不锈钢丝 |
特点

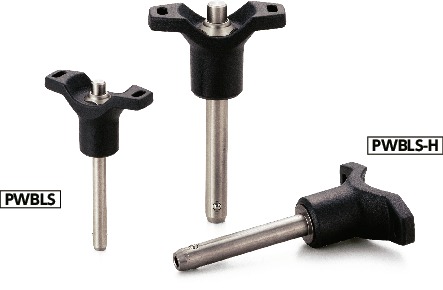

- 带T形旋钮的锁销。
- 旋钮的把手为两侧突出的形状，可用食指和中指夹住旋钮，在稳定的状态下操作按钮。
- 可快速进行工件的定位、固定。
- 为了防止从配合侧孔中脱落，请使用不锈钢钢球。具有耐久性。
- 根据剪切载荷大小的不同，备有标准型和重载型。重载型的剪切载荷为标准型的大约1.5倍。
-
可根据型号的末尾符号选择载荷类型。
无末尾符号----标准型
末尾符号H----重载型
适用锁销用链条、钥匙圈
| 锁销型号 | 适用锁销用链条・钢索・卷线型号 | 适用锁销用钥匙圈型号 | ||||
|---|---|---|---|---|---|---|
| PBC PBC | PBCS PBCS | PRC PRC | PSRC PSRC | PKRS-NI PKRS-NI | ||
| PWBLS-5 | PWBLS-5-H | PBC-＊-14 | PBCS-＊-14 | PRC-＊-14 | PSRC-＊-14 | PKRS-14-NI-＊ |
| PWBLS-6 | PWBLS-6-H | |||||
| PWBLS-8 | PWBLS-8-H | |||||
| PWBLS-10 | PWBLS-10-H | PBC-＊-18 | PBCS-＊-18 | PRC-＊-18 | PSRC-＊-18 | PKRS-18-NI-＊ |
| PWBLS-12 | PWBLS-12-H | |||||
| PWBLS-16 | PWBLS-16-H | |||||
| PWBLS-20 | PWBLS-20-H | |||||
| PWBLS-25 | PWBLS-25-H | |||||
锁销用链条及钥匙圈的详情请参照各产品页。
