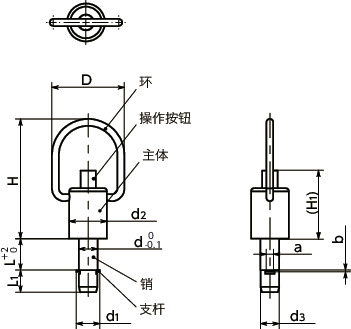

形状図
单位 : mm
| 型号 | d | d1 | d3 | d2 | L | L1 | D | H | H1 | a | b | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBPL-8-60 | 8 | 9.8 | 7.9 | 12 | 60 | 8.4 | 23 | 38 | 22 | 2.8 | 0.6 | 28 | 38 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PBPL | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
| 操作按钮 | 尼龙6（红） |
| 销 | SUM22L 三价铬酸盐处理 |
| 环 | 相当于SUS301 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS301 |
特点
- 带环锁销。
- 可快速进行工件的定位、固定。
- 安装后只需放倒环即可确保上部空间。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

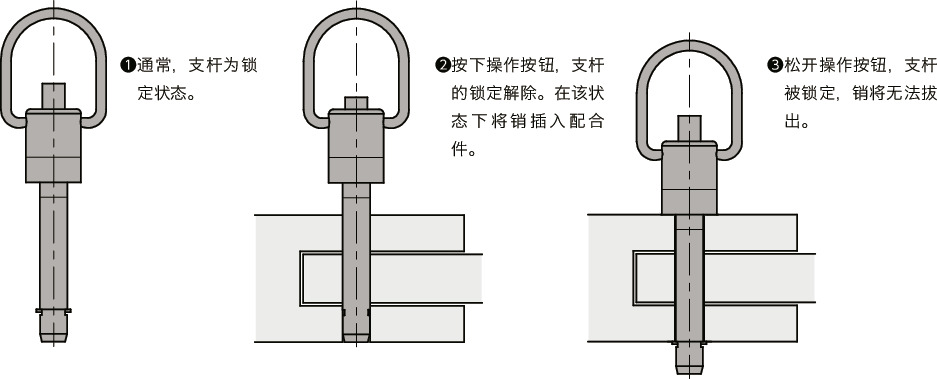

操作

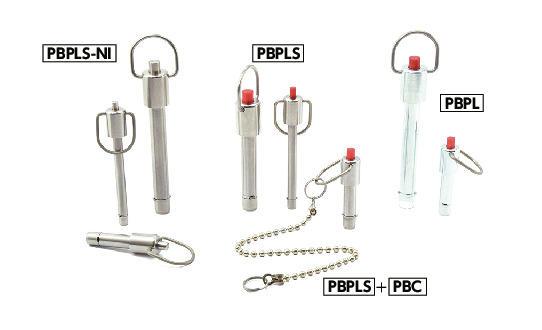

锁销PBPL系列的变体
・PBPL―――钢销、塑料按钮・PBPLS―――不锈钢销、塑料按钮
・PBPLS-NI――不锈钢销、不锈钢按钮
